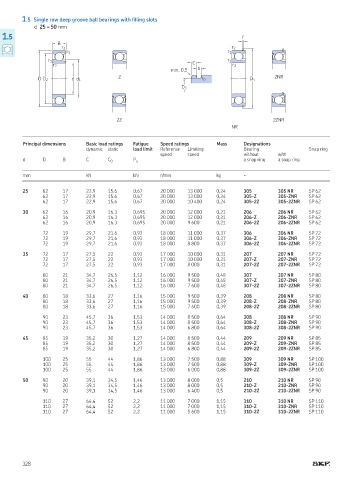

1.5 Single row deep groove ball bearings with illing slots
d 25 – 50 mm
1.5 f
B
r 2 r 2
r 1 r 1
r 1 C r 1
r 2 r 2
min. 0,5 b
D D 2 d d 1 Z r 0 D 4 ZNR
D 3

2Z 2ZNR
NR

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing Snap ring
speed speed without with
d D B C C 0 P u a snap ring a snap ring

mm kN kN r/min kg -

25 62 17 22,9 15,6 0,67 20 000 13 000 0,24 305 305 NR SP 62
62 17 22,9 15,6 0,67 20 000 13 000 0,24 305-Z 305-ZNR SP 62
62 17 22,9 15,6 0,67 20 000 10 400 0,24 305-2Z 305-2ZNR SP 62
30 62 16 20,9 16,3 0,695 20 000 12 000 0,21 206 206 NR SP 62
62 16 20,9 16,3 0,695 20 000 12 000 0,21 206-Z 206-ZNR SP 62
62 16 20,9 16,3 0,695 20 000 9 600 0,21 206-2Z 206-2ZNR SP 62
72 19 29,7 21,6 0,93 18 000 11 000 0,37 306 306 NR SP 72
72 19 29,7 21,6 0,93 18 000 11 000 0,37 306-Z 306-ZNR SP 72
72 19 29,7 21,6 0,93 18 000 8 800 0,37 306-2Z 306-2ZNR SP 72
35 72 17 27,5 22 0,93 17 000 10 000 0,31 207 207 NR SP 72
72 17 27,5 22 0,93 17 000 10 000 0,31 207-Z 207-ZNR SP 72
72 17 27,5 22 0,93 17 000 8 000 0,31 207-2Z 207-2ZNR SP 72
80 21 34,7 26,5 1,12 16 000 9 500 0,48 307 307 NR SP 80
80 21 34,7 26,5 1,12 16 000 9 500 0,48 307-Z 307-ZNR SP 80
80 21 34,7 26,5 1,12 16 000 7 600 0,48 307-2Z 307-2ZNR SP 80
40 80 18 33,6 27 1,16 15 000 9 500 0,39 208 208 NR SP 80
80 18 33,6 27 1,16 15 000 9 500 0,39 208-Z 208-ZNR SP 80
80 18 33,6 27 1,16 15 000 7 600 0,39 208-2Z 208-2ZNR SP 80

90 23 45,7 36 1,53 14 000 8 500 0,64 308 308 NR SP 90
90 23 45,7 36 1,53 14 000 8 500 0,64 308-Z 308-ZNR SP 90
90 23 45,7 36 1,53 14 000 6 800 0,64 308-2Z 308-2ZNR SP 90
45 85 19 35,2 30 1,27 14 000 8 500 0,44 209 209 NR SP 85
85 19 35,2 30 1,27 14 000 8 500 0,44 209-Z 209-ZNR SP 85
85 19 35,2 30 1,27 14 000 6 800 0,44 209-2Z 209-2ZNR SP 85

100 25 55 44 1,86 13 000 7 500 0,88 309 309 NR SP 100
100 25 55 44 1,86 13 000 7 500 0,88 309-Z 309-ZNR SP 100
100 25 55 44 1,86 13 000 6 000 0,88 309-2Z 309-2ZNR SP 100

50 90 20 39,1 34,5 1,46 13 000 8 000 0,5 210 210 NR SP 90
90 20 39,1 34,5 1,46 13 000 8 000 0,5 210-Z 210-ZNR SP 90
90 20 39,1 34,5 1,46 13 000 6 400 0,5 210-2Z 210-2ZNR SP 90
110 27 64,4 52 2,2 11 000 7 000 1,15 310 310 NR SP 110
110 27 64,4 52 2,2 11 000 7 000 1,15 310-Z 310-ZNR SP 110
110 27 64,4 52 2,2 11 000 5 600 1,15 310-2Z 310-2ZNR SP 110

328
