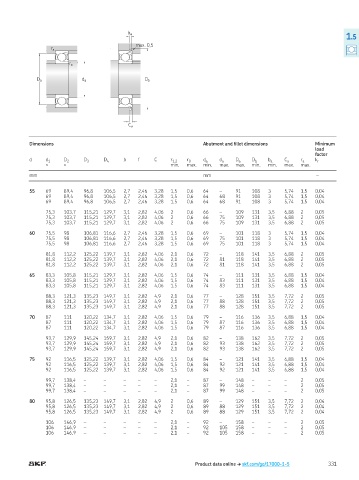

Page 333 - Rollingbearings
P. 333
b a
1.5
max. 0,5
r a
r a
D a d a D b
C a
Dimensions Abutment and illet dimensions Minimum
load
factor
d d 1 D 2 D 3 D 4 b f C r 1,2 r 0 d a d a D a D b b a C a r a k r
≈ ≈ min. max. min. max. max. min. min. max. max.
mm mm –
55 69 89,4 96,8 106,5 2,7 2,46 3,28 1,5 0,6 64 – 91 108 3 5,74 1,5 0,04
69 89,4 96,8 106,5 2,7 2,46 3,28 1,5 0,6 64 68 91 108 3 5,74 1,5 0,04
69 89,4 96,8 106,5 2,7 2,46 3,28 1,5 0,6 64 68 91 108 3 5,74 1,5 0,04
75,3 103,7 115,21 129,7 3,1 2,82 4,06 2 0,6 66 – 109 131 3,5 6,88 2 0,05
75,3 103,7 115,21 129,7 3,1 2,82 4,06 2 0,6 66 75 109 131 3,5 6,88 2 0,05
75,3 103,7 115,21 129,7 3,1 2,82 4,06 2 0,6 66 75 109 131 3,5 6,88 2 0,05
60 75,5 98 106,81 116,6 2,7 2,46 3,28 1,5 0,6 69 – 101 118 3 5,74 1,5 0,04
75,5 98 106,81 116,6 2,7 2,46 3,28 1,5 0,6 69 75 101 118 3 5,74 1,5 0,04
75,5 98 106,81 116,6 2,7 2,46 3,28 1,5 0,6 69 75 101 118 3 5,74 1,5 0,04
81,8 112,2 125,22 139,7 3,1 2,82 4,06 2,1 0,6 72 – 118 141 3,5 6,88 2 0,05
81,8 112,2 125,22 139,7 3,1 2,82 4,06 2,1 0,6 72 81 118 141 3,5 6,88 2 0,05
81,8 112,2 125,22 139,7 3,1 2,82 4,06 2,1 0,6 72 81 118 141 3,5 6,88 2 0,05
65 83,3 105,8 115,21 129,7 3,1 2,82 4,06 1,5 0,6 74 – 111 131 3,5 6,88 1,5 0,04
83,3 105,8 115,21 129,7 3,1 2,82 4,06 1,5 0,6 74 83 111 131 3,5 6,88 1,5 0,04
83,3 105,8 115,21 129,7 3,1 2,82 4,06 1,5 0,6 74 83 111 131 3,5 6,88 1,5 0,04
88,3 121,3 135,23 149,7 3,1 2,82 4,9 2,1 0,6 77 – 128 151 3,5 7,72 2 0,05
88,3 121,3 135,23 149,7 3,1 2,82 4,9 2,1 0,6 77 88 128 151 3,5 7,72 2 0,05
88,3 121,3 135,23 149,7 3,1 2,82 4,9 2,1 0,6 77 88 128 151 3,5 7,72 2 0,05
70 87 111 120,22 134,7 3,1 2,82 4,06 1,5 0,6 79 – 116 136 3,5 6,88 1,5 0,04
87 111 120,22 134,7 3,1 2,82 4,06 1,5 0,6 79 87 116 136 3,5 6,88 1,5 0,04
87 111 120,22 134,7 3,1 2,82 4,06 1,5 0,6 79 87 116 136 3,5 6,88 1,5 0,04
93,7 129,9 145,24 159,7 3,1 2,82 4,9 2,1 0,6 82 – 138 162 3,5 7,72 2 0,05
93,7 129,9 145,24 159,7 3,1 2,82 4,9 2,1 0,6 82 93 138 162 3,5 7,72 2 0,05
93,7 129,9 145,24 159,7 3,1 2,82 4,9 2,1 0,6 82 93 138 162 3,5 7,72 2 0,05
75 92 116,5 125,22 139,7 3,1 2,82 4,06 1,5 0,6 84 – 121 141 3,5 6,88 1,5 0,04
92 116,5 125,22 139,7 3,1 2,82 4,06 1,5 0,6 84 92 121 141 3,5 6,88 1,5 0,04
92 116,5 125,22 139,7 3,1 2,82 4,06 1,5 0,6 84 92 121 141 3,5 6,88 1,5 0,04
99,7 138,4 – – – – – 2,1 – 87 – 148 – – – 2 0,05
99,7 138,4 – – – – – 2,1 – 87 99 148 – – – 2 0,05
99,7 138,4 – – – – – 2,1 – 87 99 148 – – – 2 0,05
80 95,8 126,5 135,23 149,7 3,1 2,82 4,9 2 0,6 89 – 129 151 3,5 7,72 2 0,04
95,8 126,5 135,23 149,7 3,1 2,82 4,9 2 0,6 89 88 129 151 3,5 7,72 2 0,04
95,8 126,5 135,23 149,7 3,1 2,82 4,9 2 0,6 89 88 129 151 3,5 7,72 2 0,04
106 146,9 – – – – – 2,1 – 92 – 158 – – – 2 0,05
106 146,9 – – – – – 2,1 – 92 105 158 – – – 2 0,05
106 146,9 – – – – – 2,1 – 92 105 158 – – – 2 0,05
Product data online † skf.com/go/17000-1-5 331
