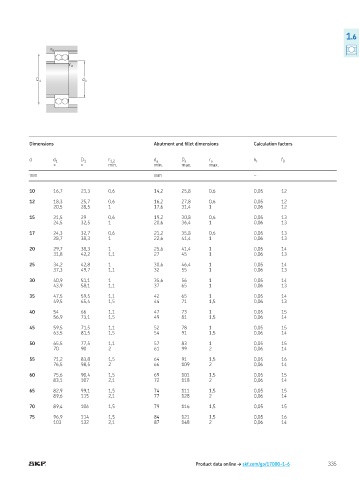

1.6

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 D 1 r 1,2 d a D a r a k r f 0
≈ ≈ min min max max
mm mm –

10 16,7 23,3 0,6 14,2 25,8 0,6 0,05 12

12 18,3 25,7 0,6 16,2 27,8 0,6 0,05 12
20,5 28,5 1 17,6 31,4 1 0,06 12

15 21,5 29 0,6 19,2 30,8 0,6 0,05 13
24,5 32,5 1 20,6 36,4 1 0,06 13

17 24,3 32,7 0,6 21,2 35,8 0,6 0,05 13
28,7 38,3 1 22,6 41,4 1 0,06 13

20 29,7 38,3 1 25,6 41,4 1 0,05 14
31,8 42,2 1,1 27 45 1 0,06 13

25 34,2 42,8 1 30,6 46,4 1 0,05 14
37,3 49,7 1,1 32 55 1 0,06 13

30 40,9 51,1 1 35,6 56 1 0,05 14
43,9 58,1 1,1 37 65 1 0,06 13

35 47,5 59,5 1,1 42 65 1 0,05 14
49,5 65,4 1,5 44 71 1,5 0,06 13

40 54 66 1,1 47 73 1 0,05 15
56,9 73,1 1,5 49 81 1,5 0,06 14

45 59,5 71,5 1,1 52 78 1 0,05 15
63,5 81,5 1,5 54 91 1,5 0,06 14

50 65,5 77,5 1,1 57 83 1 0,05 15
70 90 2 61 99 2 0,06 14

55 71,2 83,8 1,5 64 91 1,5 0,05 16
76,5 98,5 2 66 109 2 0,06 14

60 75,6 90,4 1,5 69 101 1,5 0,05 15
83,1 107 2,1 72 118 2 0,06 14

65 82,9 99,1 1,5 74 111 1,5 0,05 15
89,6 115 2,1 77 128 2 0,06 14

70 89,4 106 1,5 79 116 1,5 0,05 15

75 96,9 114 1,5 84 121 1,5 0,05 16
103 132 2,1 87 148 2 0,06 14

Product data online † skf.com/go/17000-1-6 335
