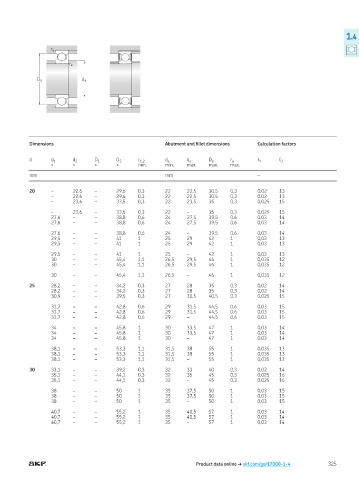

1.4

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d D a r a k r f 0
a
≈ ≈ ≈ ≈ min min max max max
mm mm –

20 – 22,6 – 29,6 0,3 22 22,5 30,5 0,3 0,02 13
– 22,6 – 29,6 0,3 22 22,5 30,5 0,3 0,02 13
– 23,6 – 33,5 0,3 22 23,5 35 0,3 0,025 15

– 23,6 – 33,5 0,3 22 – 35 0,3 0,025 15
27,6 – – 38,8 0,6 24 27,5 39,5 0,6 0,03 14
27,6 – – 38,8 0,6 24 27,5 39,5 0,6 0,03 14

27,6 – – 38,8 0,6 24 – 39,5 0,6 0,03 14
29,5 – – 41 1 25 29 42 1 0,03 13
29,5 – – 41 1 25 29 42 1 0,03 13

29,5 – – 41 1 25 – 42 1 0,03 13
30 – – 45,4 1,1 26,5 29,5 46 1 0,035 12
30 – – 45,4 1,1 26,5 29,5 46 1 0,035 12

30 – – 45,4 1,1 26,5 – 46 1 0,035 12

25 28,2 – – 34,2 0,3 27 28 35 0,3 0,02 14
28,2 – – 34,2 0,3 27 28 35 0,3 0,02 14
30,9 – – 39,5 0,3 27 30,5 40,5 0,3 0,025 15

31,7 – – 42,8 0,6 29 31,5 44,5 0,6 0,03 15
31,7 – – 42,8 0,6 29 31,5 44,5 0,6 0,03 15
31,7 – – 42,8 0,6 29 – 44,5 0,6 0,03 15

34 – – 45,8 1 30 33,5 47 1 0,03 14
34 – – 45,8 1 30 33,5 47 1 0,03 14
34 – – 45,8 1 30 – 47 1 0,03 14

38,1 – – 53,3 1,1 31,5 38 55 1 0,035 13
38,1 – – 53,3 1,1 31,5 38 55 1 0,035 13
38,1 – – 53,3 1,1 31,5 – 55 1 0,035 13

30 33,1 – – 39,2 0,3 32 33 40 0,3 0,02 14
35,1 – – 44,1 0,3 32 35 45 0,3 0,025 16
35,1 – – 44,1 0,3 32 – 45 0,3 0,025 16

38 – – 50 1 35 37,5 50 1 0,03 15
38 – – 50 1 35 37,5 50 1 0,03 15
38 – – 50 1 35 – 50 1 0,03 15

40,7 – – 55,2 1 35 40,5 57 1 0,03 14
40,7 – – 55,2 1 35 40,5 57 1 0,03 14
40,7 – – 55,2 1 35 – 57 1 0,03 14

Product data online † skf.com/go/17000-1-4 325
