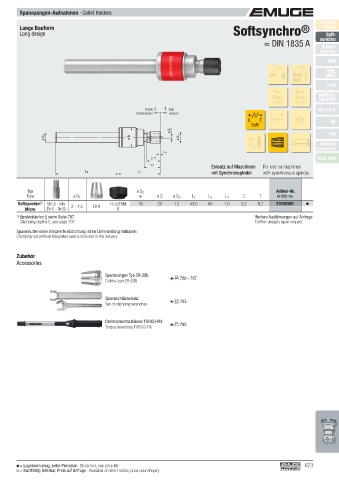

Spannzangen-Aufnahmen ·   Collet Holders
                                                                                                                 Product
         Lange Bauform                                                             Softsynchro             ®       Finder
        Long design                                                                                                 Soft-
                                                                                              ≈ DIN 1835 A       synchro
                                                                                                                  Speed-
                                                                                                                 synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                        MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                (700psi)  (85psi)   MASTER
                                                    Druck C  T  Zug                                               GR, GR-S
                                                 Compression  Tension                               F
                                                                                        C   T                        HF
                                                                                         Soft
                                                             ø D 1                                                   EM
                 ø D 2                         ø D              ø D 3
                                                                                                                 Zubehör
                                                                                                                   Accessories
                                                          L 4
                                                      E  1)                                                      Tech. Info
                                                      17                   Einsatz auf Maschinen   For use on machines
                                                                           mit Synchronspindel  with synchronous spindle
                               L 2               L 1

           Typ                                   ø D  2                                            Artikel-Nr.
          Type             ø D  1                 h6    ø D   ø D  3  L  1  L  2  L  4  C   T        Article no.
       Softsynchro ®  M0,5 - M4  2 - 4,5  ER 8  Hi-Q/ERM  10  20  12  43,5  66  1,5   0,2   0,2   F3150901
          Micro  (Nr.0 - Nr.8)            8
       1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
          Clamping depths E, see page 797                                                  Further designs upon request
       Spannmutter ohne integrierte Abdichtung ist im Lieferumfang enthalten
         Clamping nut without integrated seal is included in the delivery



        Zubehör
       Accessories

                                      Spannzangen Typ ER (GB)   786 - 787
                                        Collets type ER (GB)


                                      Spannschlüsselsatz
                                      Set of clamping wrenches   793


                                       Drehmomentschlüssel TORCO-FIX    795
                                       Torque wrenches TORCO-FIX





























         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    673
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
