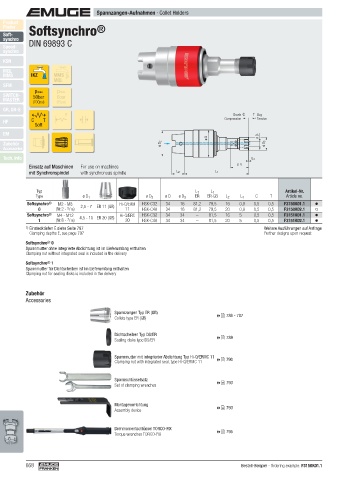

Page 668 - EMUGE
P. 668

Spannzangen-Aufnahmen ·   Collet Holders
  Product
  Finder   Softsynchro             ®
  Soft-
  synchro
  Speed-   DIN 69893 C
  synchro
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)
  GR, GR-S
                        F                                                          Druck C  T  Zug
  HF        C   T                                                               Compression  Tension
             Soft
  EM                                                                                        ø D 1
                                                                          ø D
  Zubehör                                                ø D 2                                ø D 3
    Accessories
  Tech. Info                                                                             L 4
           Einsatz auf Maschinen   For use on machines                              E  1)
           mit Synchronspindel  with synchronous spindle       L 2           L 1


              Typ                                                     L  1  L  1                      Artikel-Nr.
              Type            ø D  1                ø D  2  ø D  ø D  3  ER  ER-GB  L  2  L  4  C  T     Article no.
           Softsynchro ®  M2 - M8  2,5 - 7  ER 11 (GB)  Hi-Q/ERM  HSK-C32  34  16  81,2  79,5  16  0,9  0,5  0,5  F3150K01.1
              0      (Nr.2 -  5 /16)         11    HSK-C40  34  16   81,2  79,5  20  0,9  0,5  0,5   F3150K02.1
           Softsynchro ®  M4 - M12  4,5 - 10 ER 20 (GB)  Hi-Q/ERC  HSK-C32  34  34  –  81,5  16  5  0,5  0,5  F3151K01.1
              1      (Nr.8 -  7 /16)         20    HSK-C40  34  34    –   81,5  20   5    0,5  0,5   F3151K02.1
          1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
             Clamping depths E, see page 797                                                  Further designs upon request
          Softsynchro ®  0
            Spannmutter ohne integrierte Abdichtung ist im Lieferumfang enthalten
            Clamping nut without integrated seal is included in the delivery
          Softsynchro ®  1
            Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
            Clamping nut for sealing disks is included in the delivery



           Zubehör
          Accessories

                                         Spannzangen Typ ER (GB)              786 - 787
                                           Collets type ER (GB)


                                         Dichtscheiben Typ DS/ER
                                           Sealing disks type DS/ER           789


                                         Spannmutter mit integrierter Abdichtung Typ Hi-Q/ERMC 11
                                         Clamping nut with integrated seal, type Hi-Q/ERMC 11   790


                                         Spannschlüsselsatz                   793
                                         Set of clamping wrenches


                                          Montagevorrichtung                  793
                                           Assembly device


                                          Drehmomentschlüssel TORCO-FIX
                                          Torque wrenches TORCO-FIX           795





          668                                                                         Bestell-Beispiel  · Ordering example: F3150K01.1
