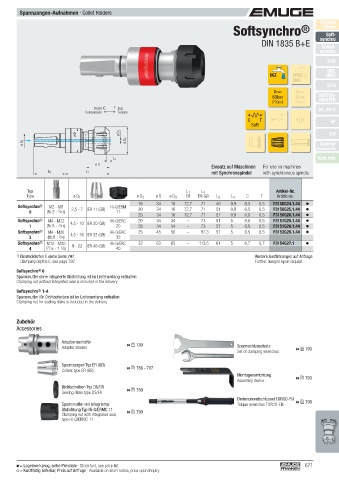

P. 671

Spannzangen-Aufnahmen ·   Collet Holders
                                                                                                                 Product
                                                                                   Softsynchro             ®       Finder
                                                                                                                    Soft-
                                                                                             DIN 1835 B+E        synchro
                                                                                                                  Speed-
                                                                                                                 synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                        MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                (700psi)  (85psi)   MASTER
                                  Druck C  T  Zug                                                                 GR, GR-S
                               Compression  Tension
                                                                                                    F
                                                                                        C   T                        HF
                                                                                         Soft
                            ø D            ø D 1                                                                     EM
         ø D 2                               ø D 3                                                               Zubehör
                                                                                                                   Accessories
                                         L 4                                                                     Tech. Info
                                   E  1)                                   Einsatz auf Maschinen   For use on machines
                                                                           mit Synchronspindel  with synchronous spindle
                  L 2          L 1

           Typ                                                    L  1  L  1                       Artikel-Nr.
          Type             ø D  1                ø D  2  ø D  ø D  3  ER  ER-GB  L  2  L  4  C  T     Article no.
                                                  16    34   16   72,7  71   49   0,9  0,5  0,5  F3150G24.1.44
       Softsynchro ®  M2 - M8  2,5 - 7  ER 11 (GB)  Hi-Q/ERM  20  34  16  72,7  71  51  0,9  0,5  0,5
           0     (Nr.2 -  5 /16)          11                                                     F3150G25.1.44
                                                  25    34   16   72,7  71   57   0,9  0,5  0,5  F3150G26.1.44
       Softsynchro ®  M4 - M12  4,5 - 10 ER 20 (GB)  Hi-Q/ERC  20  34  34  –  73  51  5  0,5  0,5  F3151G25.1.44
           1     (Nr.8 -  7 /16)          20      25    34   34    –    73   57   5    0,5  0,5  F3151G26.1.44
       Softsynchro ®  M4 - M20  4,5 - 16 ER 32 (GB)  Hi-Q/ERC  25  45  50  –  87,3  57  5  0,5  0,5  F3153G26.1.44
           3      (Nr.8 -  3 /4)          32
       Softsynchro ®  M12 - M30  9 - 22  ER 40 (GB)  Hi-Q/ERC  32  63  63  –  113,5  61  5  0,7  0,7  F3154G27.1
           4     ( 7 /16 - 1  1 /8)       40
       1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
          Clamping depths E, see page 797                                                  Further designs upon request
       Softsynchro ®  0
         Spannmutter ohne integrierte Abdichtung ist im Lieferumfang enthalten
         Clamping nut without integrated seal is included in the delivery
       Softsynchro ®  1-4
         Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
         Clamping nut for sealing disks is included in the delivery


        Zubehör
       Accessories

                        Adaptionsschäfte
                       Adapter shanks         780                                 Spannschlüsselsatz    793
                                                                                    Set of clamping wrenches
                       Spannzangen Typ ER (GB)   786 - 787
                         Collets type ER (GB)
                                                                                     Montagevorrichtung
                                                                                      Assembly device     793
                       Dichtscheiben Typ DS/ER
                         Sealing disks type DS/ER   789

                                                                                     Drehmomentschlüssel TORCO-FIX
                       Spannmutter mit integrierter                                  Torque wrenches TORCO-FIX   795
                       Abdichtung Typ Hi-Q/ERMC 11    790
                       Clamping nut with integrated seal,
                       type Hi-Q/ERMC 11









         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    671
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
