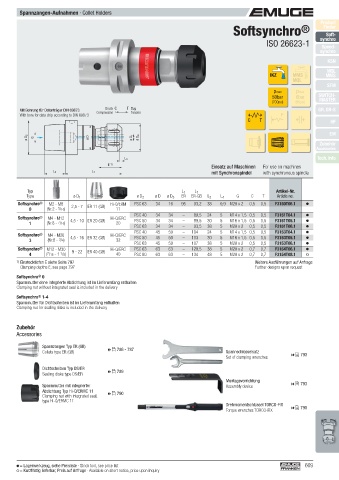

Page 669 - EMUGE

Spannzangen-Aufnahmen · Collet Holders
Product
Softsynchro ® Finder
Soft-
ISO 26623-1 synchro
Speed-
synchro
KSN
MQL
IKZ MMS MMS
MQL
SFM
pmax pmax
50bar 6bar SWITCH-
(700psi) (85psi) MASTER
Druck C
Mit Bohrung für Datenträger DIN 69873 Compression T Zug GR, GR-S
Tension
With bore for data chip according to DIN 69873 F
C T HF
EM
ø D 2 G ø D ø D 1 ø D 3
Zubehör
Accessories
L 4 Tech. Info
E 1) Einsatz auf Maschinen For use on machines
mit Synchronspindel with synchronous spindle
L 2 L 1

Typ L 1 L 1 Artikel-Nr.
Type ø D 1 ø D 2 ø D ø D 3 ER ER-GB L 2 L 4 G C T Article no.
Softsynchro ® M2 - M8 2,5 - 7 ER 11 (GB) Hi-Q/ERM PSC 63 34 16 95 93,2 38 0,9 M20 x 2 0,5 0,5 F3150T06.1
0 (Nr.2 - 5 /16) 11
PSC 40 34 34 – 89,5 24 5 M14 x 1,5 0,5 0,5 F3151T04.1
Softsynchro ® M4 - M12 4,5 - 10 ER 20 (GB) Hi-Q/ERC PSC 50 34 34 – 89,5 30 5 M16 x 1,5 0,5 0,5
1 (Nr.8 - 7 /16) 20 F3151T05.1
PSC 63 34 34 – 93,5 38 5 M20 x 2 0,5 0,5 F3151T06.1
PSC 40 45 50 – 104 24 5 M14 x 1,5 0,5 0,5 F3153T04.1
Softsynchro ® M4 - M20 4,5 - 16 ER 32 (GB) Hi-Q/ERC PSC 50 45 50 – 103 30 5 M16 x 1,5 0,5 0,5 F3153T05.1
3 (Nr.8 - 3 /4) 32
PSC 63 45 50 – 107 38 5 M20 x 2 0,5 0,5 F3153T06.1
Softsynchro ® M12 - M30 9 - 22 ER 40 (GB) Hi-Q/ERC PSC 63 63 63 – 129,5 38 5 M20 x 2 0,7 0,7 F3154T06.1
4 ( 7 /16 - 1 1 /8) 40 PSC 80 63 63 – 134 48 5 M20 x 2 0,7 0,7 F3154T08.1
1) Einstecktiefen E siehe Seite 797 Weitere Ausführungen auf Anfrage
Clamping depths E, see page 797 Further designs upon request
Softsynchro ® 0
Spannmutter ohne integrierte Abdichtung ist im Lieferumfang enthalten
Clamping nut without integrated seal is included in the delivery

Softsynchro ® 1-4
Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
Clamping nut for sealing disks is included in the delivery

Zubehör
Accessories

Spannzangen Typ ER (GB)
Collets type ER (GB)  786 - 787 Spannschlüsselsatz
 793
Set of clamping wrenches
Dichtscheiben Typ DS/ER  789
Sealing disks type DS/ER

Montagevorrichtung
Spannmutter mit integrierter Assembly device  793
Abdichtung Typ Hi-Q/ERMC 11  790
Clamping nut with integrated seal,
type Hi-Q/ERMC 11
Drehmomentschlüssel TORCO-FIX  795
Torque wrenches TORCO-FIX

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 669
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
