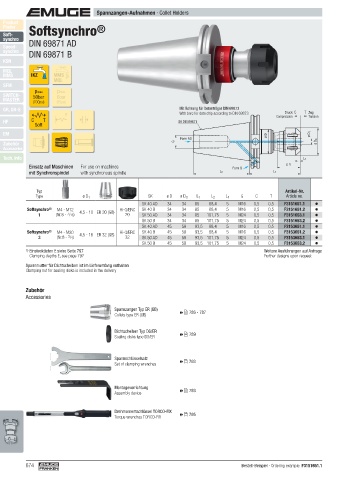

P. 674

Spannzangen-Aufnahmen ·   Collet Holders
  Product
  Finder   Softsynchro             ®
  Soft-
  synchro
  Speed-   DIN 69871 AD
  synchro
           DIN 69871 B
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)
  GR, GR-S                                                      Mit Bohrung für Datenträger DIN 69873  Druck C  T  Zug
                        F                                       With bore for data chip according to DIN 69873  Compression  Tension
  HF        C   T                                               SK DIN 69871
             Soft
  EM                                                                                           ø D            ø D 1
                                                                Form AD
  Zubehör                                                     G                                                 ø D 3
    Accessories
  Tech. Info                                                                                               L 4
           Einsatz auf Maschinen   For use on machines                             Form B             E  1)
           mit Synchronspindel  with synchronous spindle                      L 2                L 1


              Typ                                                                                     Artikel-Nr.
              Type            ø D  1                 SK     ø D  ø D  3  L  1  L  2  L  4  G  C  T       Article no.
                                                   SK 40 AD  34  34  85   68,4   5   M16  0,5  0,5   F3151651.1
           Softsynchro ®  M4 - M12  4,5 - 10 ER 20 (GB)  Hi-Q/ERC  SK 40 B  34  34  85  68,4  5  M16  0,5  0,5  F3151651.2
              1      (Nr.8 -  7 /16)         20    SK 50 AD  34  34  85   101,75  5  M24  0,5  0,5   F3151653.1
                                                   SK 50 B  34   34  85   101,75  5  M24  0,5  0,5   F3151653.2
                                                   SK 40 AD  45  50  93,5  68,4  5   M16  0,5  0,5   F3153651.1
           Softsynchro ®  M4 - M20  4,5 - 16 ER 32 (GB)  Hi-Q/ERC  SK 40 B  45  50  93,5  68,4  5  M16  0,5  0,5  F3153651.2
              3      (Nr.8 -  3 /4)          32    SK 50 AD  45  50  93,5 101,75  5  M24  0,5  0,5   F3153653.1
                                                   SK 50 B  45   50  93,5 101,75  5  M24  0,5  0,5   F3153653.2
          1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
             Clamping depths E, see page 797                                                  Further designs upon request
          Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
            Clamping nut for sealing disks is included in the delivery


           Zubehör
          Accessories

                                         Spannzangen Typ ER (GB)
                                           Collets type ER (GB)   786 - 787


                                         Dichtscheiben Typ DS/ER   789
                                           Sealing disks type DS/ER



                                         Spannschlüsselsatz
                                         Set of clamping wrenches   793



                                          Montagevorrichtung
                                           Assembly device       793


                                          Drehmomentschlüssel TORCO-FIX
                                          Torque wrenches TORCO-FIX   795








          674                                                                         Bestell-Beispiel  · Ordering example: F3151651.1
