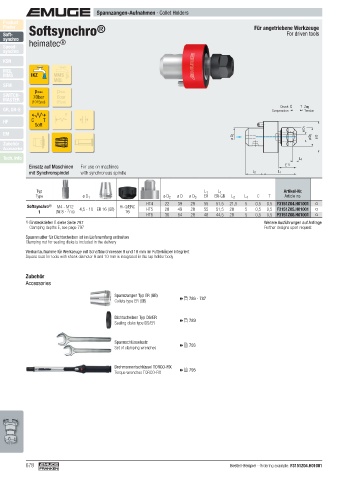

P. 678

Spannzangen-Aufnahmen ·   Collet Holders
  Product
  Finder   Softsynchro             ®                                                        Für angetriebene Werkzeuge
  Soft-                                                                                                 For driven tools
  synchro             ®
  Speed-   heimatec
  synchro
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    70bar   6bar
  MASTER    (1015psi)  (85psi)
                                                                                                    Druck C  T  Zug
  GR, GR-S                                                                                      Compression  Tension
                        F
  HF        C   T
             Soft
                                                                                                            ø D1
  EM
                                                                                   ø D2                       ø D3  ø D
  Zubehör
    Accessories
  Tech. Info                                                                                              L 4
           Einsatz auf Maschinen   For use on machines                                               E  1)
           mit Synchronspindel  with synchronous spindle                                  L 2      L 1


              Typ                                                        L  1  L  1                   Artikel-Nr.
              Type            ø D  1                      ø D  2  ø D   ø D  3  ER  ER-GB  L  2  L  4  C  T     Article no.
                                                    HT4    22  39   28   55  51,5  21,5  5  0,5  0,5  F3151Z04.H01001
           Softsynchro ®  M4 - M12  4,5 - 10 ER 16 (GB)  Hi-Q/ERC  HT5  28  49  28  55  51,5  28  5  0,5  0,5
              1      (Nr.8 -  7 /16)         16                                                   F3151Z05.H01001
                                                    HT6    36  64   28   48  44,5  28  5   0,5  0,5  F3151Z06.H01001
          1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
             Clamping depths E, see page 797                                                  Further designs upon request
          Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
            Clamping nut for sealing disks is included in the delivery
          Vierkantaufnahme für Werkzeuge mit Schaftdurchmesser 9 und 10 mm im Futterkörper integriert
            Square seat for tools with shank diameter 9 and 10 mm is integrated in the tap holder body


           Zubehör
          Accessories

                                         Spannzangen Typ ER (GB)   786 - 787
                                           Collets type ER (GB)


                                         Dichtscheiben Typ DS/ER   789
                                           Sealing disks type DS/ER


                                         Spannschlüsselsatz      793
                                         Set of clamping wrenches


                                          Drehmomentschlüssel TORCO-FIX
                                          Torque wrenches TORCO-FIX   795


















          678                                                                     Bestell-Beispiel  · Ordering example: F3151Z04.H01001
