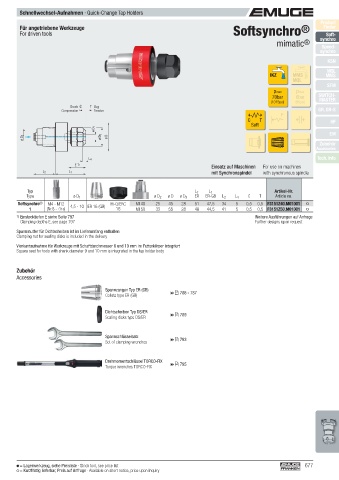

Schnellwechsel-Aufnahmen · Quick-Change Tap Holders
Product
Für angetriebene Werkzeuge Softsynchro ® Finder
For driven tools Soft-
mimatic ® synchro
Speed-
synchro
KSN
MQL
IKZ MMS MMS
MQL
SFM
pmax pmax
70bar 6bar SWITCH-
(1015psi) (85psi) MASTER
Druck C T Zug
Compression Tension GR, GR-S
F
C T HF
Soft
ø D1
ø D2 ø D3 ø D EM
Zubehör
Accessories
L 4 Tech. Info
E 1) Einsatz auf Maschinen For use on machines
L 2 L 1 mit Synchronspindel with synchronous spindle

Typ L 1 L 1 Artikel-Nr.
Type ø D 1 ø D 2 ø D ø D 3 ER ER-GB L 2 L 4 C T Article no.
Softsynchro ® M4 - M12 4,5 - 10 ER 16 (GB) Hi-Q/ERC MI 40 25 45 28 51 47,5 34 5 0,5 0,5 F3151Z40.M01001
1 (Nr.8 - 7 /16) 16 MI 50 33 55 28 48 44,5 41 5 0,5 0,5 F3151Z50.M01001
1) Einstecktiefen E siehe Seite 797 Weitere Ausführungen auf Anfrage
Clamping depths E, see page 797 Further designs upon request
Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
Clamping nut for sealing disks is included in the delivery
Vierkantaufnahme für Werkzeuge mit Schaftdurchmesser 9 und 10 mm im Futterkörper integriert
Square seat for tools with shank diameter 9 and 10 mm is integrated in the tap holder body

Zubehör
Accessories

Spannzangen Typ ER (GB)
Collets type ER (GB)  786 - 787

Dichtscheiben Typ DS/ER  789
Sealing disks type DS/ER

Spannschlüsselsatz  793
Set of clamping wrenches

Drehmomentschlüssel TORCO-FIX
Torque wrenches TORCO-FIX  795

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 677
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
