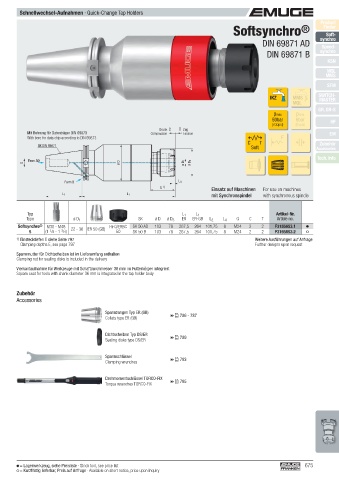

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
                                                                                                                 Product
                                                                                   Softsynchro             ®       Finder
                                                                                                                    Soft-
                                                                                             DIN 69871 AD        synchro
                                                                                                                  Speed-
                                                                                               DIN 69871 B       synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                                   MMS
                                                                                                                    SFM
                                                                                                                 SWITCH-
                                                                                                IKZ     MMS      MASTER
                                                                                                        MQL
                                                                                                                  GR, GR-S
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar
                                                                                                (700psi)  (85psi)    HF
                                                         Druck C  T  Zug
           Mit Bohrung für Datenträger DIN 69873      Compression  Tension                                           EM
           With bore for data chip according to DIN 69873                                           F
                                                                                        C   T                    Zubehör
              SK DIN 69871                                                               Soft
                                                                                                                   Accessories
                                                                                                                 Tech. Info
           Form AD
         G                                 ø D                    ø D 1  ø D 3

                        Form B                                  L 4
                                                         E  1)             Einsatz auf Maschinen   For use on machines
                                                                           mit Synchronspindel  with synchronous spindle
                       L 2                    L 1

           Typ                                                   L  1  L  1                        Artikel-Nr.
          Type             ø D  1                 SK    ø D  ø D  3  ER  ER-GB  L  2  L  4  G  C  T     Article no.
       Softsynchro ®  M30 - M48  22 - 36 ER 50 (GB)  Hi-Q/ERBC  SK 50 AD  103  78  267,5  264 101,75  8  M24  2  2  F3155653.1
           5     (1  1 /8 - 1  3 /4)      50    SK 50 B  103  78  267,5  264 101,75  8  M24  2  2  F3155653.2
       1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
          Clamping depths E, see page 797                                                  Further designs upon request
       Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
         Clamping nut for sealing disks is included in the delivery
       Vierkantaufnahme für Werkzeuge mit Schaftdurchmesser 36 mm im Futterkörper integriert
         Square seat for tools with shank diameter 36 mm is integrated in the tap holder body



        Zubehör
       Accessories

                                      Spannzangen Typ ER (GB)   786 - 787
                                        Collets type ER (GB)


                                      Dichtscheiben Typ DS/ER
                                        Sealing disks type DS/ER   789


                                      Spannschlüssel          793
                                        Clamping wrenches

                                       Drehmomentschlüssel TORCO-FIX
                                       Torque wrenches TORCO-FIX   795
















         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    675
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
