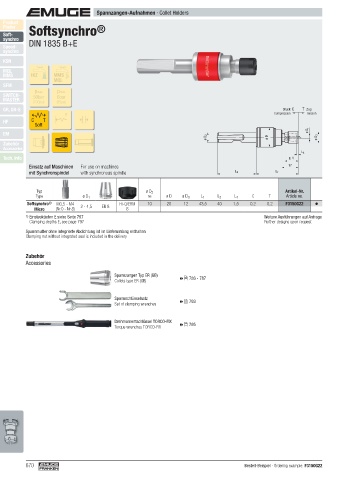

Page 670 - EMUGE

Spannzangen-Aufnahmen · Collet Holders
Product
Finder Softsynchro ®
Soft-
synchro
Speed- DIN 1835 B+E
synchro
KSN
MQL
MMS IKZ MMS
MQL
SFM
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S Druck C T Zug
F Compression Tension
HF C T
Soft
ø D 1
EM
ø D 2 ø D ø D 3
Zubehör
Accessories
L 4
Tech. Info E 1)
Einsatz auf Maschinen For use on machines 17
mit Synchronspindel with synchronous spindle L 2 L 1

Typ ø D 2 Artikel-Nr.
Type ø D 1 h6 ø D ø D 3 L 1 L 2 L 4 C T Article no.
Softsynchro ® M0,5 - M4 2 - 4,5 ER 8 Hi-Q/ERM 10 20 12 43,5 40 1,5 0,2 0,2 F3150G22
Micro (Nr.0 - Nr.8) 8
1) Einstecktiefen E siehe Seite 797 Weitere Ausführungen auf Anfrage
Clamping depths E, see page 797 Further designs upon request
Spannmutter ohne integrierte Abdichtung ist im Lieferumfang enthalten
Clamping nut without integrated seal is included in the delivery

Zubehör
Accessories

Spannzangen Typ ER (GB)  786 - 787
Collets type ER (GB)

Spannschlüsselsatz
Set of clamping wrenches  793

Drehmomentschlüssel TORCO-FIX  795
Torque wrenches TORCO-FIX

670 Bestell-Beispiel · Ordering example: F3150G22
