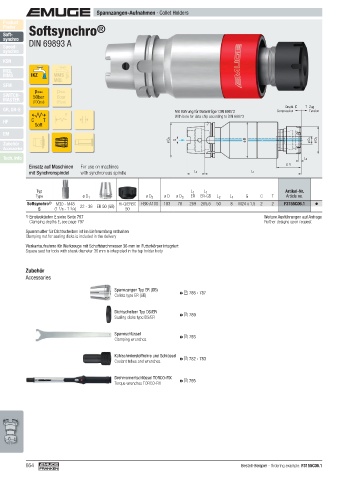

P. 664

Spannzangen-Aufnahmen ·   Collet Holders
  Product
  Finder   Softsynchro             ®
  Soft-
  synchro
  Speed-   DIN 69893 A
  synchro
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)
                                                                                                     Druck C  T  Zug
  GR, GR-S                                                    Mit Bohrung für Datenträger DIN 69873  Compression  Tension
                        F                                     With bore for data chip according to DIN 69873
  HF        C   T
             Soft
  EM
                                                             ø D 2  G                  ø D                    ø D 1  ø D 3
  Zubehör
    Accessories
  Tech. Info                                                                                                L 4
           Einsatz auf Maschinen   For use on machines                                                E  1)
           mit Synchronspindel  with synchronous spindle             L 2                 L 1


              Typ                                                   L  1  L  1                        Artikel-Nr.
              Type            ø D  1                ø D  2  ø D  ø D  3  ER  ER-GB  L  2  L  4  G  C  T      Article no.
           Softsynchro ®  M30 - M48  22 - 36 ER 50 (GB)  Hi-Q/ERBC  HSK-A100  103  78  269  265,6  50  8  M24 x 1,5  2  2  F3155C06.1
              5     (1  1 /8 - 1  3 /4)      50
          1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
             Clamping depths E, see page 797                                                  Further designs upon request
          Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
            Clamping nut for sealing disks is included in the delivery
          Vierkantaufnahme für Werkzeuge mit Schaftdurchmesser 36 mm im Futterkörper integriert
            Square seat for tools with shank diameter 36 mm is integrated in the tap holder body



           Zubehör
          Accessories

                                         Spannzangen Typ ER (GB)
                                           Collets type ER (GB)   786 - 787


                                         Dichtscheiben Typ DS/ER   789
                                           Sealing disks type DS/ER

                                         Spannschlüssel
                                           Clamping wrenches     793

                                           Kühlschmierstoffrohre und Schlüssel    782 - 783
                                           Coolant tubes and wrenches

                                          Drehmomentschlüssel TORCO-FIX
                                          Torque wrenches TORCO-FIX   795
















          664                                                                         Bestell-Beispiel  · Ordering example: F3155C06.1
