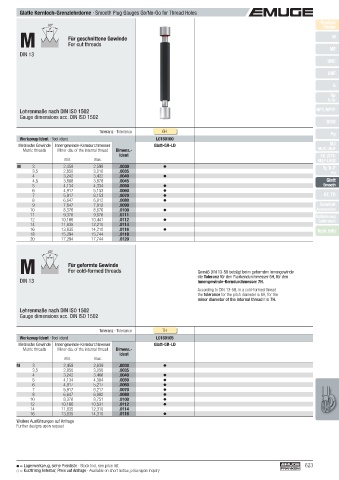

Glatte Kernloch-Grenzlehrdorne · Smooth Plug Gauges Go/No-Go for Thread Holes
Product
60° Finder
P
M Für geschnittene Gewinde M
For cut threads
MF
DIN 13
UNC

UNF
G
Rp
R, Rc
Lehrenmaße nach DIN ISO 1502 NPT, NPTF
Gauge dimensions acc. DIN ISO 1502
BSW
Toleranz · Tolerance 6H
Pg
Werkzeug-Ident · Tool ident L0160100
Metrische Gewinde Innengewinde-Kerndurchmesser Glatt-GR-LD MJ
Metric threads Minor dia. of the internal thread Dimens.- UNJC, UNJF
Ident EG (STI)
min. max. SELF-LOCK
M 3 2,459 2,599 .0030 Tr, Tr-F
3,5 2,850 3,010 .0035 Rd
4 3,242 3,422 .0040
4,5 3,688 3,878 .0045 Glatt
5 4,134 4,334 .0050 Smooth
6 4,917 5,153 .0060
7 5,917 6,153 .0070 GT, TD
8 6,647 6,912 .0080
9 7,647 7,912 .0090 Zubehör
10 8,376 8,676 .0100 Accessories
11 9,376 9,676 .0111 Kalibrierung
12 10,106 10,441 .0112 Calibration
14 11,835 12,210 .0114
16 13,835 14,210 .0116 Tech. Info
18 15,294 15,744 .0118
20 17,294 17,744 .0120

60°
P
M Für geformte Gewinde
For cold-formed threads
Gemäß DIN 13-50 beträgt beim geformten Innengewinde
die Toleranz für den Flankendurchmesser 6H, für den
DIN 13 Innengewinde-Kerndurchmesser 7H.
According to DIN 13-50, in a cold-formed thread
the tolerance for the pitch diameter is 6H, for the
minor diameter of the internal thread it is 7H.
Lehrenmaße nach DIN ISO 1502
Gauge dimensions acc. DIN ISO 1502

Toleranz · Tolerance 7H
Werkzeug-Ident · Tool ident L0160105
Metrische Gewinde Innengewinde-Kerndurchmesser Glatt-GR-LD
Metric threads Minor dia. of the internal thread Dimens.-
Ident
min. max.
M 3 2,459 2,639 .0030
3,5 2,850 3,050 .0035
4 3,242 3,466 .0040
5 4,134 4,384 .0050
6 4,917 5,217 .0060
7 5,917 6,217 .0070
8 6,647 6,982 .0080
10 8,376 8,751 .0100
12 10,106 10,531 .0112
14 11,835 12,310 .0114
16 13,835 14,310 .0116
Weitere Ausführungen auf Anfrage
Further designs upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 623
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
