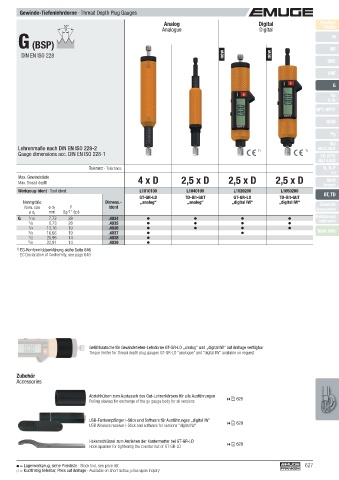

Page 627 - EMUGE

Gewinde-Tiefenlehrdorne · Thread Depth Plug Gauges

Analog Digital Product
55° Finder
P Analogue Digital
M
G (BSP) MF
DIN EN ISO 228 new new
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
BSW

Pg
MJ
Lehrenmaße nach DIN EN ISO 228-2 1) 1) UNJC, UNJF
Gauge dimensions acc. DIN EN ISO 228-1 EG (STI)
SELF-LOCK
Toleranz · Tolerance Tr, Tr-F
Rd
Max. Gewindetiefe 4 x D 2,5 x D 2,5 x D 2,5 x D Glatt
Max. thread depth
Smooth
Werkzeug-Ident · Tool ident L1010100 L1040100 L1020200 L1050200 GT, TD
GT-GR-LD TD-Bit-GUT GT-GR-LD TD-Bit-GUT
Nenngröße Dimens.- „analog“ „analog“ „digital IW“ „digital IW“ Zubehör
Nom. size ø d 1 P Ident Accessories
mm Gg/1" (tpi)
ø d 1
1
G /16 7,72 28 .4034 Kalibrierung
Calibration
1
/8 9,73 28 .4035
1
/4 13,16 19 .4036 Tech. Info
3
/8 16,66 19 .4037
1
/2 20,96 14 .4038
5
/8 22,91 14 .4039
1) EG-Konformitätserklärung siehe Seite 646
EC Declaration of Conformity, see page 646

Gefühlsratsche für Gewindetiefen-Lehrdorne GT-GR-LD „analog“ und „digital IW“ auf Anfrage verfügbar
Torque limiter for thread depth plug gauges GT-GR-LD “analogue” and “digital IW” available on request

Zubehör
Accessories

Abziehhülsen zum Austausch des Gut-Lehrenkörpers für alle Ausführungen  628
Pulling sleeves for exchange of the go gauge body for all versions

USB-Funkempfänger i-Stick und Software für Ausführungen „digital IW“
USB Wireless receiver i-Stick and software for versions “digital IW”  629

Hakenschlüssel zum Anziehen der Kontermutter bei GT-GR-LD
Hook spanner for tightening the counter nut of GT-GR-LD  629

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 627
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
