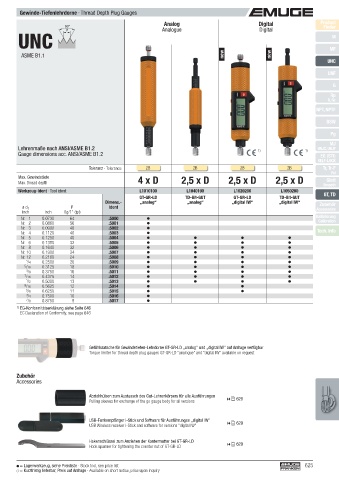

Gewinde-Tiefenlehrdorne · Thread Depth Plug Gauges

Analog Digital Product
60° Analogue Digital Finder
UNC M
P

ASME B1.1 new new MF
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
BSW

Pg
MJ
Lehrenmaße nach ANSI/ASME B1.2 1) 1) UNJC, UNJF
Gauge dimensions acc. ANSI/ASME B1.2 EG (STI)
SELF-LOCK
Toleranz · Tolerance 2B 2B 2B 2B Tr, Tr-F
Rd
Max. Gewindetiefe 4 x D 2,5 x D 2,5 x D 2,5 x D Glatt
Max. thread depth
Smooth
Werkzeug-Ident · Tool ident L1010100 L1040100 L1020200 L1050200 GT, TD
GT-GR-LD TD-Bit-GUT GT-GR-LD TD-Bit-GUT
Dimens.- „analog“ „analog“ „digital IW“ „digital IW“ Zubehör
ø d 1 P Ident Accessories
inch inch Gg/1" (tpi)
Nr. 1 0.0730 64 .5000 Kalibrierung
Nr. 2 0.0860 56 .5001 Calibration
Nr. 3 0.0990 48 .5002
Nr. 4 0.1120 40 .5003 Tech. Info
Nr. 5 0.1250 40 .5004
Nr. 6 0.1380 32 .5005
Nr. 8 0.1640 32 .5006
Nr. 10 0.1900 24 .5007
Nr. 12 0.2160 24 .5008
1
/4 0.2500 20 .5009
5
/16 0.3125 18 .5010
3
/8 0.3750 16 .5011
7
/16 0.4375 14 .5012
1
/2 0.5000 13 .5013
9
/16 0.5625 12 .5014
5
/8 0.6250 11 .5015
3
/4 0.7500 10 .5016
7
/8 0.8750 9 .5017
1) EG-Konformitätserklärung siehe Seite 646
EC Declaration of Conformity, see page 646
Gefühlsratsche für Gewindetiefen-Lehrdorne GT-GR-LD „analog“ und „digital IW“ auf Anfrage verfügbar
Torque limiter for thread depth plug gauges GT-GR-LD “analogue” and “digital IW” available on request

Zubehör
Accessories

Abziehhülsen zum Austausch des Gut-Lehrenkörpers für alle Ausführungen  628
Pulling sleeves for exchange of the go gauge body for all versions

USB-Funkempfänger i-Stick und Software für Ausführungen „digital IW“
USB Wireless receiver i-Stick and software for versions “digital IW”  629

Hakenschlüssel zum Anziehen der Kontermutter bei GT-GR-LD
Hook spanner for tightening the counter nut of GT-GR-LD  629

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 625
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
