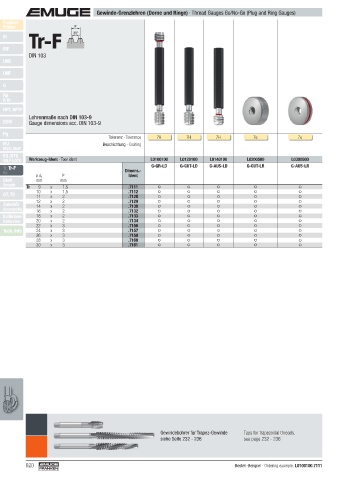

Gewinde-Grenzlehren (Dorne und Ringe) · Thread Gauges Go/No-Go (Plug and Ring Gauges)
Product
Finder P
Tr-F
M 30°
MF
DIN 103
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
Lehrenmaße nach DIN 103-9
BSW Gauge dimensions acc. DIN 103-9

Pg
Toleranz · Tolerance 7H 7H 7H 7e 7e
MJ Beschichtung · Coating
UNJC, UNJF
EG (STI)
SELF-LOCK Werkzeug-Ident · Tool ident L0100100 L0120100 L0140100 L0200500 L0300500
Tr, Tr-F G-GR-LD G-GUT-LD G-AUS-LD G-GUT-LR G-AUS-LR
Rd Dimens.-
ø d 1 P Ident
Glatt mm mm
Smooth Tr 9 x 1,5 .7111
10 x 1,5 .7112
GT, TD 11 x 2 .7128
12 x 2 .7129
Zubehör 14 x 2 .7130
Accessories 16 x 2 .7132
Kalibrieren 18 x 2 .7133
Calibration 20 x 2 .7134
22 x 3 .7156
Tech. Info 24 x 3 .7157
26 x 3 .7159
28 x 3 .7160
30 x 3 .7161

Gewindebohrer für Trapez-Gewinde Taps for trapezoidal threads,
siehe Seite 232 - 236 see page 232 - 236

620 Bestell-Beispiel · Ordering example: L0100100.7111
