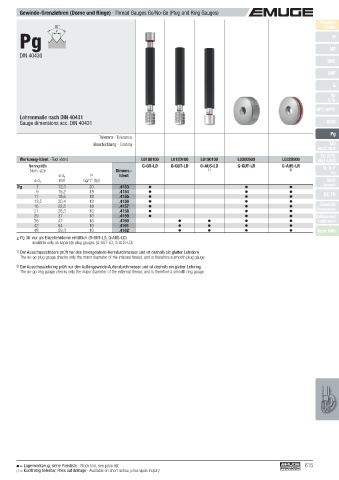

Gewinde-Grenzlehren (Dorne und Ringe) · Thread Gauges Go/No-Go (Plug and Ring Gauges)
Product
80° Finder
Pg M
P

DIN 40430 MF
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
Lehrenmaße nach DIN 40431
Gauge dimensions acc. DIN 40431 BSW

Pg
Toleranz · Tolerance
Beschichtung · Coating MJ
UNJC, UNJF
EG (STI)
Werkzeug-Ident · Tool ident L0180100 L0120100 L0190100 L0200500 L0320500 SELF-LOCK
Nenngröße G-GR-LD G-GUT-LD G-AUS-LD G-GUT-LR G-AUS-LR Tr, Tr-F
Nom. size Dimens.- 1) 2) Rd
ø d 1 P Ident
mm Gg/1" (tpi) Glatt
ø d 1
Pg 7 12,5 20 .4153 Smooth
9 15,2 18 .4154
11 18,6 18 .4155 GT, TD
13,5 20,4 18 .4156
16 22,5 18 .4157 Zubehör
21 28,3 16 .4158 Accessories
29 37 16 .4159 Kalibrierung
36 47 16 .4160 Calibration
42 54 16 .4161
48 59,3 16 .4162 Tech. Info
≥ Pg 36 nur als Einzellehrdorne erhältlich (G-GUT-LD, G-AUS-LD)

available only as separate plug gauges (G-GUT-LD, G-AUS-LD)
1) Der Ausschusslehrdorn prüft nur den Innengewinde-Kerndurchmesser und ist deshalb ein glatter Lehrdorn
The no-go plug gauge checks only the minor diameter of the internal thread, and is therefore a smooth plug gauge
2) Der Ausschusslehrring prüft nur den Außengewinde-Außendurchmesser und ist deshalb ein glatter Lehrring
The no-go ring gauge checks only the major diameter of the external thread, and is therefore a smooth ring gauge

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 615
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
