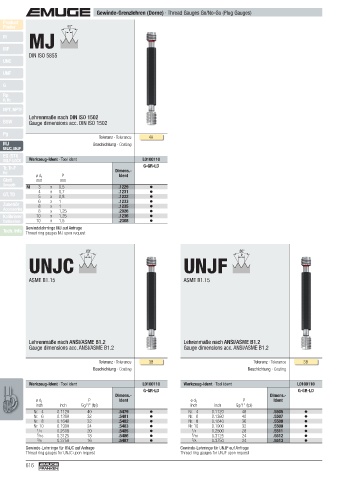

Page 616 - EMUGE

Gewinde-Grenzlehren (Dorne) · Thread Gauges Go/No-Go (Plug Gauges)
Product
Finder 60°
P
MJ
M
MF
DIN ISO 5855
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
Lehrenmaße nach DIN ISO 1502
BSW Gauge dimensions acc. DIN ISO 1502

Pg
Toleranz · Tolerance 4H
MJ Beschichtung · Coating
UNJC, UNJF
EG (STI)
SELF-LOCK Werkzeug-Ident · Tool ident L0100110
Tr, Tr-F G-GR-LD
Rd Dimens.-
ø d 1 P Ident
Glatt mm mm
Smooth M 3 x 0,5 .1229
4 x 0,7 .1231
GT, TD 5 x 0,8 .1232
6 x 1 .1233
Zubehör 8 x 1 .1235
Accessories 8 x 1,25 .2026
Kalibrieren 10 x 1,25 .1236
Calibration 10 x 1,5 .2308

Gewindelehrringe MJ auf Anfrage
Tech. Info Thread ring gauges MJ upon request

60° 60°
P
UNJC UNJF
P

ASME B1.15 ASME B1.15

Lehrenmaße nach ANSI/ASME B1.2 Lehrenmaße nach ANSI/ASME B1.2
Gauge dimensions acc. ANSI/ASME B1.2 Gauge dimensions acc. ANSI/ASME B1.2

Toleranz · Tolerance 3B Toleranz · Tolerance 3B
Beschichtung · Coating Beschichtung · Coating

Werkzeug-Ident · Tool ident L0100110 Werkzeug-Ident · Tool ident L0100110
G-GR-LD G-GR-LD
Dimens.- Dimens.-
ø d 1 P Ident ø d 1 P Ident
inch inch Gg/1" (tpi) inch inch Gg/1" (tpi)
Nr. 4 0.1120 40 .5479 Nr. 4 0.1120 48 .5505
Nr. 6 0.1380 32 .5481 Nr. 6 0.1380 40 .5507
Nr. 8 0.1640 32 .5482 Nr. 8 0.1640 36 .5508
Nr. 10 0.1900 24 .5483 Nr. 10 0.1900 32 .5509
1
1
/4 0.2500 20 .5485 /4 0.2500 28 .5511
5
5
/16 0.3125 18 .5486 /16 0.3125 24 .5512
3
3
/8 0.3750 16 .5487 /8 0.3750 24 .5513
Gewinde-Lehrringe für UNJC auf Anfrage Gewinde-Lehrringe für UNJF auf Anfrage

Thread ring gauges for UNJC upon request Thread ring gauges for UNJF upon request
