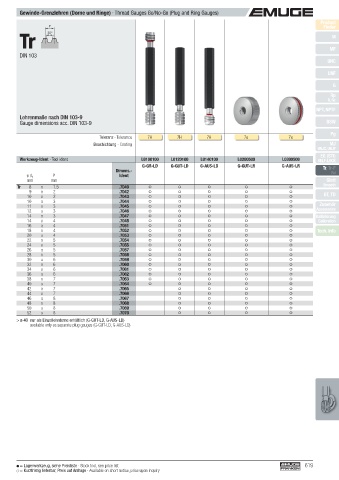

Gewinde-Grenzlehren (Dorne und Ringe) · Thread Gauges Go/No-Go (Plug and Ring Gauges)
Product
P Finder
Tr 30° M

DIN 103 MF
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
Lehrenmaße nach DIN 103-9
Gauge dimensions acc. DIN 103-9 BSW

Pg
Toleranz · Tolerance 7H 7H 7H 7e 7e
Beschichtung · Coating MJ
UNJC, UNJF
EG (STI)
Werkzeug-Ident · Tool ident L0100100 L0120100 L0140100 L0200500 L0300500 SELF-LOCK
G-GR-LD G-GUT-LD G-AUS-LD G-GUT-LR G-AUS-LR Tr, Tr-F
Dimens.- Rd
ø d 1 P Ident
mm mm Glatt
Tr 8 x 1,5 .7040 Smooth
9 x 2 .7042
10 x 2 .7043 GT, TD
10 x 3 .7044
11 x 3 .7045 Zubehör
12 x 3 .7046 Accessories
14 x 3 .7047 Kalibrierung
14 x 4 .7048 Calibration
16 x 4 .7051
18 x 4 .7052 Tech. Info
20 x 4 .7053
22 x 5 .7054
24 x 5 .7055
26 x 5 .7057
28 x 5 .7058
30 x 6 .7059
32 x 6 .7060
34 x 6 .7061
36 x 6 .7062
38 x 7 .7063
40 x 7 .7064
42 x 7 .7065
44 x 7 .7066
46 x 8 .7067
48 x 8 .7068
50 x 8 .7069
52 x 8 .7070
> ø 40 nur als Einzellehrdorne erhältlich (G-GUT-LD, G-AUS-LD)
available only as separate plug gauges (G-GUT-LD, G-AUS-LD)

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 619
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
