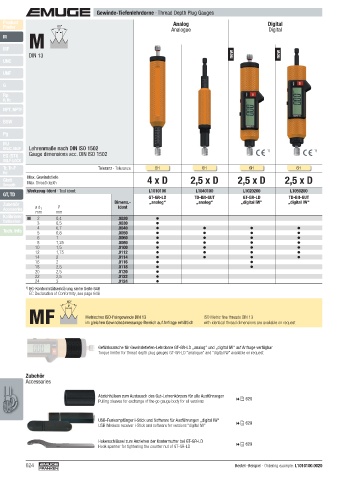

Gewinde-Tiefenlehrdorne · Thread Depth Plug Gauges
Product Analog Digital
Finder 60° Analogue Digital
P
M
M
MF
DIN 13 new new
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
BSW

Pg
MJ
UNJC, UNJF Lehrenmaße nach DIN ISO 1502 1) 1)
EG (STI) Gauge dimensions acc. DIN ISO 1502
SELF-LOCK
Tr, Tr-F Toleranz · Tolerance 6H 6H 6H 6H
Rd
Max. Gewindetiefe
Glatt 4 x D 2,5 x D 2,5 x D 2,5 x D
Smooth Max. thread depth
Werkzeug-Ident · Tool ident L1010100 L1040100 L1020200 L1050200
GT, TD
GT-GR-LD TD-Bit-GUT GT-GR-LD TD-Bit-GUT
Zubehör P Dimens.- „analog“ „analog“ „digital IW“ „digital IW“
Accessories ø d 1 Ident
mm mm
Kalibrieren M 2 0,4 .0020
Calibration 3 0,5 .0030
4 0,7 .0040
Tech. Info 5 0,8 .0050
6 1 .0060
8 1,25 .0080
10 1,5 .0100
12 1,75 .0112
14 2 .0114
16 2 .0116
18 2,5 .0118
20 2,5 .0120
22 2,5 .0122
24 3 .0124
1) EG-Konformitätserklärung siehe Seite 646
EC Declaration of Conformity, see page 646
60°
P
MF Metrisches ISO-Feingewinde DIN 13 ISO Metric fi ne threads DIN 13
with identical thread dimensions are available on request
im gleichen Gewindeabmessungs-Bereich auf Anfrage erhältlich

Gefühlsratsche für Gewindetiefen-Lehrdorne GT-GR-LD „analog“ und „digital IW“ auf Anfrage verfügbar
Torque limiter for thread depth plug gauges GT-GR-LD “analogue” and “digital IW” available on request

Zubehör
Accessories

Abziehhülsen zum Austausch des Gut-Lehrenkörpers für alle Ausführungen  628
Pulling sleeves for exchange of the go gauge body for all versions

USB-Funkempfänger i-Stick und Software für Ausführungen „digital IW“
USB Wireless receiver i-Stick and software for versions “digital IW”  629

Hakenschlüssel zum Anziehen der Kontermutter bei GT-GR-LD
Hook spanner for tightening the counter nut of GT-GR-LD  629

624 Bestell-Beispiel · Ordering example: L1010100.0020
