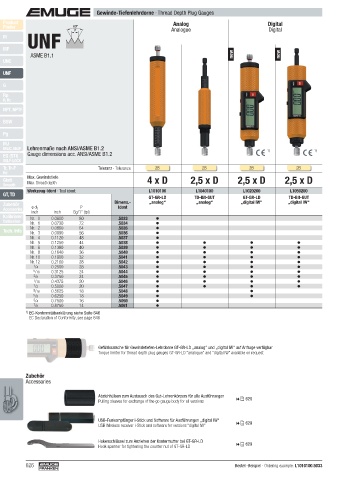

Page 626 - EMUGE

Gewinde-Tiefenlehrdorne · Thread Depth Plug Gauges
Product Analog Digital
Finder 60° Analogue Digital
UNF
P
M
MF
ASME B1.1 new new
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
BSW

Pg
MJ
UNJC, UNJF Lehrenmaße nach ANSI/ASME B1.2 1) 1)
EG (STI) Gauge dimensions acc. ANSI/ASME B1.2
SELF-LOCK
Tr, Tr-F Toleranz · Tolerance 2B 2B 2B 2B
Rd
Max. Gewindetiefe
Glatt 4 x D 2,5 x D 2,5 x D 2,5 x D
Smooth Max. thread depth
Werkzeug-Ident · Tool ident L1010100 L1040100 L1020200 L1050200
GT, TD
GT-GR-LD TD-Bit-GUT GT-GR-LD TD-Bit-GUT
Zubehör P Dimens.- „analog“ „analog“ „digital IW“ „digital IW“
Accessories ø d 1 Ident
inch inch Gg/1" (tpi)
Kalibrieren Nr. 0 0.0600 80 .5033
Calibration Nr. 1 0.0730 72 .5034
Nr. 2 0.0860 64 .5035
Tech. Info Nr. 3 0.0990 56 .5036
Nr. 4 0.1120 48 .5037
Nr. 5 0.1250 44 .5038
Nr. 6 0.1380 40 .5039
Nr. 8 0.1640 36 .5040
Nr. 10 0.1900 32 .5041
Nr. 12 0.2160 28 .5042
1
/4 0.2500 28 .5043
5
/16 0.3125 24 .5044
3
/8 0.3750 24 .5045
7
/16 0.4375 20 .5046
1
/2 0.5000 20 .5047
9
/16 0.5625 18 .5048
5
/8 0.6250 18 .5049
3
/4 0.7500 16 .5050
7
/8 0.8750 14 .5051
1) EG-Konformitätserklärung siehe Seite 646
EC Declaration of Conformity, see page 646
Gefühlsratsche für Gewindetiefen-Lehrdorne GT-GR-LD „analog“ und „digital IW“ auf Anfrage verfügbar
Torque limiter for thread depth plug gauges GT-GR-LD “analogue” and “digital IW” available on request

Zubehör
Accessories

Abziehhülsen zum Austausch des Gut-Lehrenkörpers für alle Ausführungen  628
Pulling sleeves for exchange of the go gauge body for all versions

USB-Funkempfänger i-Stick und Software für Ausführungen „digital IW“
USB Wireless receiver i-Stick and software for versions “digital IW”  629

Hakenschlüssel zum Anziehen der Kontermutter bei GT-GR-LD
Hook spanner for tightening the counter nut of GT-GR-LD  629

626 Bestell-Beispiel · Ordering example: L1010100.5033
