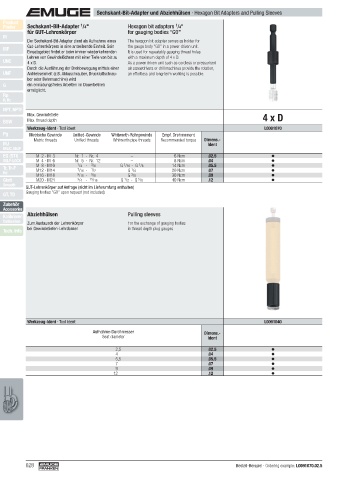

Sechskant-Bit-Adapter und Abziehhülsen · Hexagon Bit Adapters and Pulling Sleeves
Product
1
1
Finder Sechskant-Bit-Adapter /4" Hexagon bit adapters /4"
für GUT-Lehrenkörper for gauging bodies “GO”
M
Der Sechskant-Bit-Adapter dient als Aufnahme eines The hexagon bit adapter serves as holder for
Gut-Lehrenkörpers in eine antreibende Einheit. Sein the gauge body “GO” in a power driven unit.
MF
Einsatzgebiet fi ndet er beim immer wiederkehrenden It is used for repeatably gauging thread holes
Lehren von Gewindelöchern mit einer Tiefe von bis zu with a maximum depth of 4 x D.
UNC 4 x D. As a power driven unit such as cordless or pressurised
Durch die Ausführung der Drehbewegung mittels einer air screwdrivers or drill machines provide the rotation,
UNF Antriebseinheit (z.B. Akkuschrauber, Druckluftschrau- an effortless and long-term working is possible.
ber oder Bohrmaschine) wird
G ein ermüdungsfreies Arbeiten im Dauerbetrieb
ermöglicht.
Rp
R, Rc
NPT, NPTF
Max. Gewindetiefe 4 x D
BSW Max. thread depth
Werkzeug-Ident · Tool ident L0091070
Pg Metrische Gewinde Unifi ed-Gewinde Whitworth-Rohrgewinde Empf. Drehmoment
Metric threads Unifi ed threads Whitworth pipe threads Recommended torque Dimens.-
MJ Ident
UNJC, UNJF
EG (STI) M 2 - M 3 Nr. 1 - Nr. 4 – 6 Ncm .02.5
SELF-LOCK M 4 - M 6 Nr. 5 - Nr. 12 – 8 Ncm .04
M 8 - M10 1 /4 - 3 /8 G /16 - G /8 14 Ncm .05.5
1
1
Tr, Tr-F M12 - M14 7 /16 - 1 /2 G /4 20 Ncm .07
1
Rd M16 - M18 9 /16 - 5 /8 G /8 30 Ncm .09
3
1
15
Glatt M20 - M24 3 /4 - /16 G /2 - G /8 40 Ncm .12
5
Smooth GUT-Lehrenkörper auf Anfrage (nicht im Lieferumfang enthalten)
GT, TD Gauging bodies “GO” upon request (not included)
Zubehör
Accessories
Kalibrieren Abziehhülsen Pulling sleeves
Calibration Zum Austausch der Lehrenkörper For the exchange of gauging bodies
bei Gewindetiefen-Lehrdornen in thread depth plug gauges
Tech. Info

Werkzeug-Ident · Tool ident L0091040
Aufnahme-Durchmesser Dimens.-
Seat diameter Ident

2,5 .02.5
4 .04
5,5 .05.5
7 .07
9 .09
12 .12

628 Bestell-Beispiel · Ordering example: L0091070.02.5
