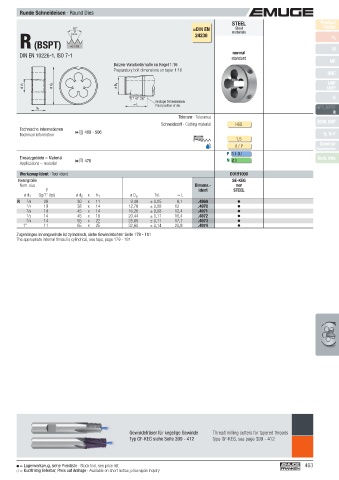

Runde Schneideisen · Round Dies
STEEL Product
Steel
55° ≈DIN EN materials Finder
R (BSPT) 1:16 24230 v c
P
normal
DIN EN 10226-1, ISO 7-1 standard M
Bolzen-Vorarbeitsmaße im Kegel 1:16 MF
Preparatory bolt dimensions on taper 1:16
UNC
UNF
ø d 1 ø d 2 ø D a UNEF
1° 47' 20" Endlage Schneideisen G
≈ L Final position of die
h 1 NPT, NPTF
R
Toleranz · Tolerance
Schneidstoff · Cutting material HSS BSW, BSF
Technische Informationen
Technical information  499 - 506 Tr, Tr-F
1,5 Zubehör
O / P Accessories
P 1.1- 3.1
Einsatzgebiete – Material  476 N 2.3 Tech. Info
Applications – material

Werkzeug-Ident · Tool ident D0191000
Nenngröße SE-KEG
Nom. size Dimens.- nor
P Ident STEEL
ø d 1 Gg/1" (tpi) ø d 2 x h 1 ø D a Tol. ≈ L
R 1 /8 28 30 x 11 9,48 ± 0,05 8,1 .4069
1 /4 19 38 x 14 12,78 ± 0,08 12 .4070
3 /8 19 45 x 14 16,26 ± 0,08 12,4 .4071
1 /2 14 45 x 18 20,44 ± 0,11 16,4 .4072
3 /4 14 55 x 22 25,85 ± 0,11 17,7 .4073
1" 11 65 x 25 32,60 ± 0,14 20,8 .4074
Zugehöriges Innengewinde ist zylindrisch, siehe Gewindebohrer Seite 179 - 181
The appropriate internal thread is cylindrical, see taps, page 179 - 181

Gewindefräser für kegelige Gewinde Thread milling cutters f or tapered threads
Typ GF-KEG siehe Seite 399 - 412 type GF-KEG, see page 399 - 412

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 493
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
