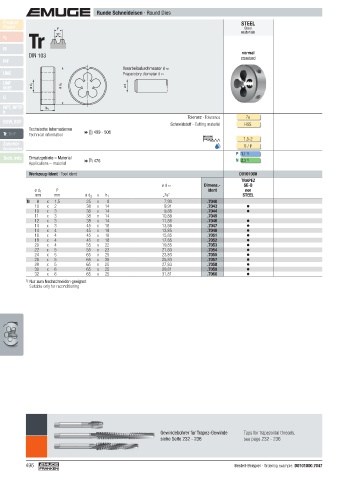

Runde Schneideisen · Round Dies
Product STEEL
Finder P materials
Steel
Tr
v c 30°
M
normal
DIN 103 standard
MF
Vorarbeitsdurchmesser d ≈
UNC Preparatory diameter d ≈
UNF
UNEF ø d 1 ø d 2 ø d
G
NPT, NPTF h 1
R
Toleranz · Tolerance 7e
BSW, BSF Schneidstoff · Cutting material HSS
Technische Informationen
Tr, Tr-F Technical information  499 - 506
1,5-2
Zubehör
Accessories O / P
P 1.1 1)
Tech. Info Einsatzgebiete – Material  476 N 2.3 1)
Applications – material

Werkzeug-Ident · Tool ident D0101000
TRAPEZ
ø d ≈ Dimens.- SE-B
ø d 1 P Ident nor
mm mm ø d 2 x h 1 „7e“ STEEL
Tr 8 x 1,5 25 x 9 7,93 .7040
10 x 2 38 x 14 9,91 .7043
10 x 3 38 x 14 9,88 .7044
11 x 3 38 x 14 10,88 .7045
12 x 3 38 x 14 11,88 .7046
14 x 3 45 x 18 13,88 .7047
14 x 4 45 x 18 13,85 .7048
16 x 4 45 x 18 15,85 .7051
18 x 4 45 x 18 17,85 .7052
20 x 4 55 x 22 19,85 .7053
22 x 5 55 x 22 21,83 .7054
24 x 5 65 x 25 23,83 .7055
26 x 5 65 x 25 25,83 .7057
28 x 5 65 x 25 27,83 .7058
30 x 6 65 x 25 29,81 .7059
32 x 6 65 x 25 31,81 .7060
1) Nur zum Nachschneiden geeignet
Suitable only for reconditioning

Gewindebohrer für Trapez-Gewinde Taps for trapezoidal threads,
siehe Seite 232 - 236 see page 232 - 236

496 Bestell-Beispiel · Ordering example: D0101000.7047
