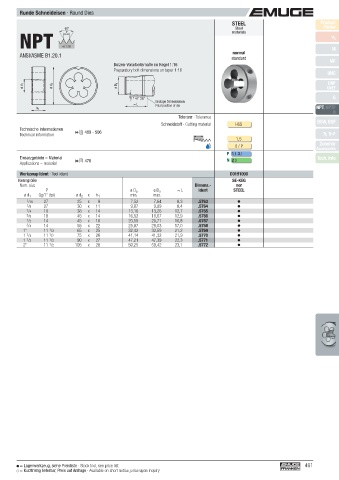

Page 491 - EMUGE

Runde Schneideisen · Round Dies
STEEL Product
Steel
60° materials Finder
NPT 1:16 v c
P
normal
ANSI/ASME B1.20.1 standard M
Bolzen-Vorarbeitsmaße im Kegel 1:16 MF
Preparatory bolt dimensions on taper 1:16
UNC
UNF
ø d 1 ø d 2 ø D a UNEF
1° 47' 20" Endlage Schneideisen G
≈ L Final position of die
h 1 NPT, NPTF
R
Toleranz · Tolerance
Schneidstoff · Cutting material HSS BSW, BSF
Technische Informationen
Technical information  499 - 506 Tr, Tr-F
1,5 Zubehör
O / P Accessories
P 1.1- 3.1
Einsatzgebiete – Material  476 N 2.3 Tech. Info
Applications – material

Werkzeug-Ident · Tool ident D0191000
Nenngröße SE-KEG
Nom. size Dimens.- nor
P ø D a ø D a ≈ L Ident STEEL
ø d 1 Gg/1" (tpi) ø d 2 x h 1 min. max.
1 /16 27 25 x 9 7,52 7,64 8,3 .5763
1 /8 27 30 x 11 9,87 9,99 8,4 .5764
1 /4 18 38 x 14 13,10 13,26 12,7 .5765
3 /8 18 45 x 14 16,52 16,67 12,9 .5766
1 /2 14 45 x 18 20,55 20,71 16,8 .5767
3 /4 14 55 x 22 25,87 26,03 17,0 .5768
1" 11 1 /2 65 x 25 32,42 32,59 21,2 .5769
1 1 /4 11 1 /2 75 x 26 41,14 41,32 21,9 .5770
1 1 /2 11 1 /2 90 x 27 47,21 47,39 22,3 .5771
2" 11 1 /2 105 x 28 59,25 59,42 23,1 .5772

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 491
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
