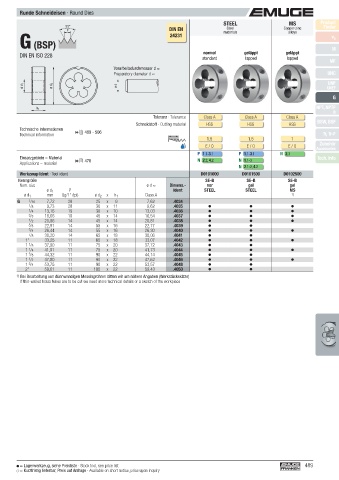

Page 489 - EMUGE

Runde Schneideisen · Round Dies
STEEL MS Product
55° Finder
Steel
P DIN EN materials Copper-zinc
alloys
24231
v c
G (BSP) M
normal
DIN EN ISO 228 standard geläppt geläppt
lapped
lapped
MF
Vorarbeitsdurchmesser d ≈
Preparatory diameter d ≈ UNC
UNF
ø d 1 ø d 2 ø d UNEF
G
NPT, NPTF
h 1
R
Toleranz · Tolerance Class A Class A Class A
Schneidstoff · Cutting material HSS HSS HSS BSW, BSF
Technische Informationen
Technical information  499 - 506 Tr, Tr-F
1,5 1,5 1 Zubehör
E / O E / O E / O Accessories
P 1.1- 3.1 P 1.1- 3.1 N 2.3
Einsatzgebiete – Material  476 N 2.2, 4.2 N 1.1-3 Tech. Info
Applications – material
N 2.1-2, 4.2
Werkzeug-Ident · Tool ident D0101000 D0101500 D0102500
Nenngröße SE-B SE-B SE-B
Nom. size ø d ≈ Dimens.- nor gel gel
ø d 1 P Ident STEEL STEEL MS
ø d 1 mm Gg/1" (tpi) ø d 2 x h 1 Class A 1)
G 1 /16 7,72 28 25 x 9 7,62 .4034
1 /8 9,73 28 30 x 11 9,62 .4035
1 /4 13,16 19 38 x 10 13,03 .4036
3 /8 16,66 19 45 x 14 16,54 .4037
1 /2 20,96 14 45 x 14 20,81 .4038
5 /8 22,91 14 55 x 16 22,77 .4039
3 /4 26,44 14 55 x 16 26,30 .4040
7 /8 30,20 14 65 x 18 30,06 .4041
1" 33,25 11 65 x 18 33,07 .4042
1 1 /8 37,90 11 75 x 20 37,72 .4043
1 1 /4 41,91 11 75 x 20 41,73 .4044
1 3 /8 44,32 11 90 x 22 44,14 .4045
1 1 /2 47,80 11 90 x 22 47,62 .4046
1 3 /4 53,75 11 90 x 22 53,57 .4048
2" 59,61 11 105 x 22 59,43 .4050
1) Bei Bearbeitung von dünnwandigen Messingrohren bitten wir um nähere Angaben (Werkstückskizze)
If thin-walled brass tubes are to be cut we need more technical details or a sketch of the workpiece

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 489
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
