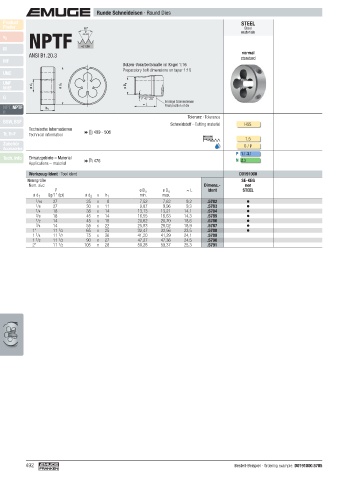

Runde Schneideisen · Round Dies
Product STEEL
Finder 60° materials
Steel
NPTF
P
v c
M 1:16
normal
ANSI B1.20.3 standard
MF
Bolzen-Vorarbeitsmaße im Kegel 1:16
Preparatory bolt dimensions on taper 1:16
UNC
UNF
UNEF ø d 1 ø d 2 ø D a
G 1° 47' 20"
≈ L Endlage Schneideisen
Final position of die
NPT, NPTF h 1
R
Toleranz · Tolerance
BSW, BSF Schneidstoff · Cutting material HSS
Technische Informationen
Tr, Tr-F Technical information  499 - 506
1,5
Zubehör
Accessories O / P
P 1.1- 3.1
Tech. Info Einsatzgebiete – Material  476 N 2.3
Applications – material

Werkzeug-Ident · Tool ident D0191000
Nenngröße SE-KEG
Nom. size Dimens.- nor
P ø D a ø D a ≈ L Ident STEEL
ø d 1 Gg/1" (tpi) ø d 2 x h 1 min. max.
1 /16 27 25 x 9 7,52 7,62 9,2 .5782
1 /8 27 30 x 11 9,87 9,96 9,3 .5783
1 /4 18 38 x 14 13,13 13,21 14,1 .5784
3 /8 18 45 x 14 16,55 16,63 14,3 .5785
1 /2 14 45 x 18 20,62 20,70 18,6 .5786
3 /4 14 55 x 22 25,93 26,02 18,9 .5787
1" 11 1 /2 65 x 25 32,47 32,56 23,5 .5788
1 1 /4 11 1 /2 75 x 26 41,20 41,29 24,1 .5789
1 1 /2 11 1 /2 90 x 27 47,27 47,36 24,5 .5790
2" 11 1 /2 105 x 28 59,28 59,37 25,3 .5791

492 Bestell-Beispiel · Ordering example: D0191000.5785
