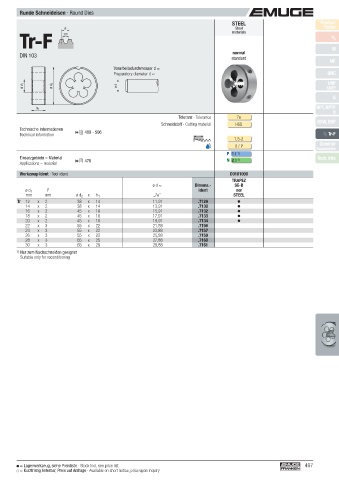

Page 497 - EMUGE

Runde Schneideisen · Round Dies
STEEL Product
Steel
P materials Finder
Tr-F 30° v c

normal
DIN 103 standard M
MF
Vorarbeitsdurchmesser d ≈
Preparatory diameter d ≈ UNC
UNF
ø d 1 ø d 2 ø d UNEF
G
NPT, NPTF
h 1
R
Toleranz · Tolerance 7e
Schneidstoff · Cutting material HSS BSW, BSF
Technische Informationen
Technical information  499 - 506 Tr, Tr-F
1,5-2 Zubehör
O / P Accessories
P 1.1 1)
Einsatzgebiete – Material  476 N 2.3 1) Tech. Info
Applications – material

Werkzeug-Ident · Tool ident D0101000
TRAPEZ
ø d ≈ Dimens.- SE-B
ø d 1 P Ident nor
mm mm ø d 2 x h 1 „7e“ STEEL
Tr 12 x 2 38 x 14 11,91 .7129
14 x 2 38 x 14 13,91 .7130
16 x 2 45 x 18 15,91 .7132
18 x 2 45 x 18 17,91 .7133
20 x 2 45 x 18 19,91 .7134
22 x 3 55 x 22 21,88 .7156
24 x 3 55 x 22 23,88 .7157
26 x 3 55 x 22 25,88 .7159
28 x 3 65 x 25 27,88 .7160
30 x 3 65 x 25 29,88 .7161
1) Nur zum Nachschneiden geeignet
Suitable only for reconditioning

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 497
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
