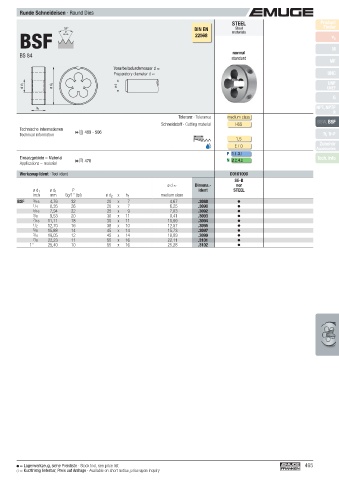

Page 495 - EMUGE

Runde Schneideisen · Round Dies
STEEL Product
Steel
55° DIN EN materials Finder
BSF 22568 v c
P
normal
BS 84 standard M
MF
Vorarbeitsdurchmesser d ≈
Preparatory diameter d ≈ UNC
UNF
ø d 1 ø d 2 ø d UNEF
G
NPT, NPTF
h 1
R
Toleranz · Tolerance medium class
Schneidstoff · Cutting material HSS BSW, BSF
Technische Informationen
Technical information  499 - 506 Tr, Tr-F
1,5 Zubehör
E / O Accessories
P 1.1- 3.1
Einsatzgebiete – Material  476 N 2.2, 4.2 Tech. Info
Applications – material

Werkzeug-Ident · Tool ident D0101000
SE-B
ø d ≈ Dimens.- nor
ø d 1 ø d 1 P Ident STEEL
inch mm Gg/1" (tpi) ø d 2 x h 1 medium class
BSF 3 /16 4,76 32 20 x 7 4,67 .3088
1 /4 6,35 26 20 x 7 6,25 .3090
5 /16 7,94 22 25 x 9 7,83 .3092
3 /8 9,53 20 30 x 11 9,41 .3093
7 /16 11,11 18 30 x 11 10,99 .3094
1 /2 12,70 16 38 x 10 12,57 .3095
5 /8 15,88 14 45 x 14 15,73 .3097
3 /4 19,05 12 45 x 14 18,89 .3099
7 /8 22,23 11 55 x 16 22,11 .3101
1" 25,40 10 55 x 16 25,28 .3102

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 495
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
