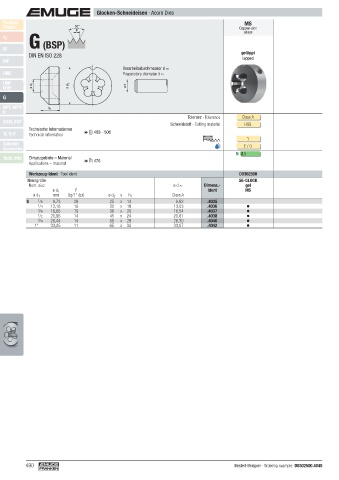

P. 490
Glocken-Schneideisen · Acorn Dies
Product MS
Finder 55° Copper-zinc
P
alloys
v c
G (BSP)
M
DIN EN ISO 228 geläppt
lapped
MF
Vorarbeitsdurchmesser d ≈
UNC Preparatory diameter d ≈
UNF
UNEF ø d 1 ø d 2 ø d
G
NPT, NPTF h 1
R
Toleranz · Tolerance Class A
BSW, BSF Schneidstoff · Cutting material HSS
Technische Informationen
Tr, Tr-F Technical information 499 - 506
1
Zubehör
Accessories E / O
N 2.3
Tech. Info Einsatzgebiete – Material 476
Applications – material
Werkzeug-Ident · Tool ident D0302500
Nenngröße SE-GLOCK
Nom. size ø d ≈ Dimens.- gel
ø d 1 P Ident MS
ø d 1 mm Gg/1" (tpi) ø d 2 x h 1 Class A
G 1 /8 9,73 28 25 x 14 9,62 .4035
1 /4 13,16 19 30 x 18 13,03 .4036
3 /8 16,66 19 38 x 20 16,54 .4037
1 /2 20,96 14 45 x 24 20,81 .4038
3 /4 26,44 14 55 x 28 26,30 .4040
1" 33,25 11 65 x 30 33,07 .4042
490 Bestell-Beispiel · Ordering example: D0302500.4040
