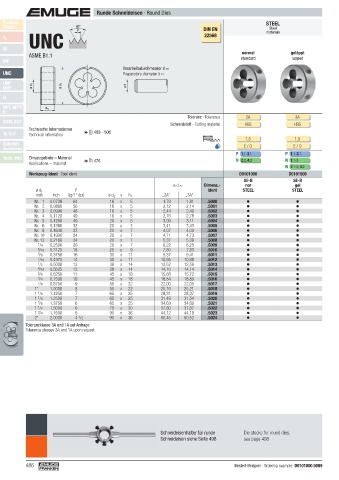

Runde Schneideisen · Round Dies
Product STEEL
Finder 60° DIN EN materials
Steel
UNC
P
v c 22568
M
normal
ASME B1.1 standard geläppt
lapped
MF
Vorarbeitsdurchmesser d ≈
UNC Preparatory diameter d ≈
UNF
UNEF ø d 1 ø d 2 ø d
G
NPT, NPTF h 1
R
Toleranz · Tolerance 2A 2A
BSW, BSF Schneidstoff · Cutting material HSS HSS
Technische Informationen
Tr, Tr-F Technical information  499 - 506
1,5 1,5
Zubehör
Accessories E / O E / O
P 1.1- 3.1 P 1.1- 3.1
Tech. Info Einsatzgebiete – Material  476 N 2.2, 4.2 N 1.1-3
Applications – material
N 2.1-2, 4.2
Werkzeug-Ident · Tool ident D0101000 D0101500
SE-B SE-B
ø d ≈ Dimens.- nor gel
ø d 1 P Ident STEEL STEEL
inch inch Gg/1" (tpi) ø d 2 x h 1 „2A“ „3A“
Nr. 1 0.0730 64 16 x 5 1,79 1,81 .5000
Nr. 2 0.0860 56 16 x 5 2,12 2,14 .5001
Nr. 3 0.0990 48 16 x 5 2,44 2,46 .5002
Nr. 4 0.1120 40 16 x 5 2,76 2,78 .5003
Nr. 5 0.1250 40 20 x 5 3,09 3,11 .5004
Nr. 6 0.1380 32 20 x 7 3,41 3,43 .5005
Nr. 8 0.1640 32 20 x 7 4,07 4,09 .5006
Nr. 10 0.1900 24 20 x 7 4,71 4,73 .5007
Nr. 12 0.2160 24 20 x 7 5,37 5,39 .5008
1 /4 0.2500 20 20 x 7 6,22 6,25 .5009
5 /16 0.3125 18 25 x 9 7,80 7,83 .5010
3 /8 0.3750 16 30 x 11 9,37 9,41 .5011
7 /16 0.4375 14 30 x 11 10,95 10,98 .5012
1 /2 0.5000 13 38 x 14 12,52 12,56 .5013
9 /16 0.5625 12 38 x 14 14,10 14,14 .5014
5 /8 0.6250 11 45 x 18 15,68 15,72 .5015
3 /4 0.7500 10 45 x 18 18,84 18,89 .5016
7 /8 0.8750 9 55 x 22 22,00 22,05 .5017
1" 1.0000 8 55 x 22 25,16 25,21 .5018
1 1 /8 1.1250 7 65 x 25 28,31 28,37 .5019
1 1 /4 1.2500 7 65 x 25 31,49 31,54 .5020
1 3 /8 1.3750 6 65 x 25 34,63 34,69 .5021
1 1 /2 1.5000 6 75 x 30 37,80 37,87 .5022
1 3 /4 1.7500 5 90 x 36 44,12 44,19 .5023
2" 2.0000 4 1 /2 90 x 36 50,45 50,52 .5024
Toleranzklasse 3A und 1A auf Anfrage
Tolerance classes 3A and 1A upon request

Schneideisenhalter für runde Die stocks for round dies,
Schneideisen siehe Seite 498 see page 498

486 Bestell-Beispiel · Ordering example: D0101000.5009
