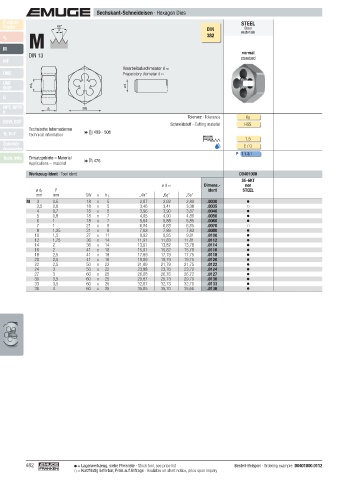

Page 482 - EMUGE

Sechskant-Schneideisen · Hexagon Dies
Product STEEL
Finder 60° DIN materials
Steel
M
P
v c 382
M
normal
DIN 13 standard
MF
Vorarbeitsdurchmesser d ≈
UNC Preparatory diameter d ≈
UNF ø d 1
UNEF ø d
G
NPT, NPTF d 1 SW
R
Toleranz · Tolerance 6g
BSW, BSF Schneidstoff · Cutting material HSS
Technische Informationen
Tr, Tr-F Technical information  499 - 506
1,5
Zubehör
Accessories E / O
P 1.1- 3.1
Tech. Info Einsatzgebiete – Material  476
Applications – material

Werkzeug-Ident · Tool ident D0401000
SE-6KT
ø d ≈ Dimens.- nor
ø d 1 P Ident STEEL
mm mm SW x h 1 „4h“ „6g“ „6e“
M 3 0,5 18 x 5 2,97 2,92 2,89 .0030
3,5 0,6 18 x 5 3,46 3,41 3,38 .0035
4 0,7 18 x 5 3,96 3,90 3,87 .0040
5 0,8 18 x 7 4,95 4,90 4,86 .0050
6 1 18 x 7 5,94 5,88 5,85 .0060
7 1 21 x 9 6,94 6,88 6,85 .0070
8 1,25 21 x 9 7,93 7,86 7,83 .0080
10 1,5 27 x 11 9,92 9,85 9,81 .0100
12 1,75 36 x 14 11,91 11,83 11,81 .0112
14 2 36 x 14 13,91 13,82 13,78 .0114
16 2 41 x 18 15,91 15,82 15,78 .0116
18 2,5 41 x 18 17,89 17,79 17,75 .0118
20 2,5 41 x 18 19,89 19,79 19,75 .0120
22 2,5 50 x 22 21,89 21,79 21,75 .0122
24 3 50 x 22 23,88 23,76 23,72 .0124
27 3 60 x 25 26,88 26,76 26,72 .0127
30 3,5 60 x 25 29,87 29,73 29,70 .0130
33 3,5 60 x 25 32,87 32,73 32,70 .0133
36 4 60 x 25 35,85 35,70 35,66 .0136

482 = Lagerwerkzeug, siehe Preisliste · Stock tool, see price list Bestell-Beispiel · Ordering example: D0401000.0112
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
