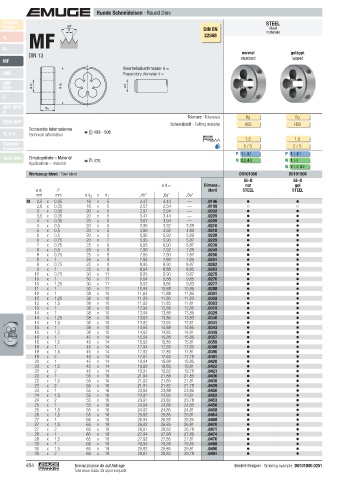

Page 484 - EMUGE

Runde Schneideisen · Round Dies
Product STEEL STEEL VA MS
Finder 60° DIN EN materials materials Stainless steel Copper-zinc
Steel
Steel
MF
P
alloys
materials
v c 22568
M
normal
normal
normal
normal
DIN 13 standard geläppt standard standard standard geläppt
lapped
lapped
MF
Vorarbeitsdurchmesser d ≈
UNC Preparatory diameter d ≈
UNF
UNEF ø d 1 ø d 2 ø d
G
NPT, NPTF h 1
R
Toleranz · Tolerance 6g 6g 6e 6g 6g 6g
BSW, BSF Schneidstoff · Cutting material HSS HSS HSS HSS HSSE HSS
Technische Informationen
Tr, Tr-F Technical information  499 - 506 LH
1,5 1,5 1,5 1,5 2 1
Zubehör
Accessories E / O E / O E / O E / O E / O / P E / O
P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1 N 2.3
Tech. Info Einsatzgebiete – Material  476 N 2.2, 4.2 N 1.1-3 N 2.2, 4.2 N 2.2, 4.2 M 1.1- 2.1
Applications – material
N 2.1-2, 4.2 N 4.1
Werkzeug-Ident · Tool ident D0101000 D0101500 D0101030 D0101050 D0103000 D0102500
SE-B SE-B SE-B SE-B SE-B SE-B
ø d ≈ Dimens.- nor gel nor nor nor gel
ø d 1 P Ident STEEL STEEL STEEL STEEL-LH VA MS
mm mm ø d 2 x h 1 „4h“ „6g“ „6e“ „6e“
M 2,5 x 0,35 16 x 5 2,47 2,44 –– .0196 M 2,5 x 0,35
2,6 x 0,35 16 x 5 2,57 2,54 –– .0199 2,6 x 0,35
3 x 0,35 20 x 5 2,97 2,94 –– .0202 3 x 0,35
3,5 x 0,35 20 x 5 3,47 3,44 –– .0205 3,5 x 0,35
4 x 0,35 20 x 5 3,97 3,94 –– .0209 4 x 0,35
4 x 0,5 20 x 5 3,96 3,92 3,89 .0210 4 x 0,5
5 x 0,5 20 x 5 4,96 4,92 4,89 .0218 5 x 0,5
6 x 0,5 20 x 5 5,96 5,92 5,89 .0228 6 x 0,5
6 x 0,75 20 x 7 5,95 5,90 5,87 .0229 6 x 0,75
7 x 0,75 25 x 9 6,95 6,90 6,87 .0239 7 x 0,75
8 x 0,5 25 x 9 7,96 7,92 7,89 .0249 8 x 0,5
8 x 0,75 25 x 9 7,95 7,90 7,87 .0250 8 x 0,75
8 x 1 25 x 9 7,94 7,88 7,85 .0251 8 x 1
9 x 0,75 25 x 9 8,95 8,90 8,87 .0262 9 x 0,75
9 x 1 25 x 9 8,94 8,88 8,85 .0263 9 x 1
10 x 0,75 30 x 11 9,95 9,90 9,87 .0275 10 x 0,75
10 x 1 30 x 11 9,94 9,88 9,85 .0276 10 x 1
10 x 1,25 30 x 11 9,93 9,86 9,83 .0277 10 x 1,25
11 x 1 30 x 11 10,94 10,88 10,85 .0288 11 x 1
12 x 1 38 x 10 11,94 11,88 11,85 .0301 12 x 1
12 x 1,25 38 x 10 11,93 11,86 11,83 .0302 12 x 1,25
12 x 1,5 38 x 10 11,92 11,85 11,81 .0303 12 x 1,5
13 x 1 38 x 10 12,94 12,88 12,85 .0315 13 x 1
14 x 1 38 x 10 13,94 13,88 13,85 .0329 14 x 1
14 x 1,25 38 x 10 13,93 13,86 13,83 .0330 14 x 1,25
14 x 1,5 38 x 10 13,92 13,85 13,81 .0331 14 x 1,5
15 x 1 38 x 10 14,94 14,88 14,85 .0343 15 x 1
15 x 1,5 38 x 10 14,92 14,85 14,81 .0345 15 x 1,5
16 x 1 45 x 14 15,94 15,88 15,85 .0357 16 x 1
16 x 1,5 45 x 14 15,92 15,85 15,81 .0359 16 x 1,5
18 x 1 45 x 14 17,94 17,88 17,85 .0388 18 x 1
18 x 1,5 45 x 14 17,92 17,85 17,81 .0390 18 x 1,5
18 x 2 45 x 14 17,91 17,82 17,78 .0391 18 x 2
20 x 1 45 x 14 19,94 19,88 19,85 .0420 20 x 1
20 x 1,5 45 x 14 19,92 19,85 19,81 .0422 20 x 1,5
20 x 2 45 x 14 19,91 19,82 19,78 .0423 20 x 2
22 x 1 55 x 16 21,94 21,88 21,85 .0436 22 x 1
22 x 1,5 55 x 16 21,92 21,85 21,81 .0438 22 x 1,5
22 x 2 55 x 16 21,91 21,82 21,78 .0439 22 x 2
24 x 1 55 x 16 23,94 23,88 23,85 .0450 24 x 1
24 x 1,5 55 x 16 23,92 23,85 23,81 .0452 24 x 1,5
24 x 2 55 x 16 23,91 23,82 23,78 .0453 24 x 2
25 x 1 55 x 16 24,94 24,88 24,85 .0456 25 x 1
25 x 1,5 55 x 16 24,92 24,85 24,81 .0458 25 x 1,5
26 x 1,5 55 x 16 25,92 25,85 25,81 .0464 26 x 1,5
27 x 1 65 x 18 26,94 26,88 26,85 .0468 27 x 1
27 x 1,5 65 x 18 26,92 26,85 26,81 .0470 27 x 1,5
27 x 2 65 x 18 26,91 26,82 26,78 .0471 27 x 2
28 x 1 65 x 18 27,94 27,88 27,85 .0474 28 x 1
28 x 1,5 65 x 18 27,92 27,85 27,81 .0476 28 x 1,5
30 x 1 65 x 18 29,94 29,88 29,85 .0488 30 x 1
30 x 1,5 65 x 18 29,92 29,85 29,81 .0490 30 x 1,5
30 x 2 65 x 18 29,91 29,82 29,78 .0491 30 x 2
484 Toleranzklasse 4h auf Anfrage Bestell-Beispiel · Ordering example: D0101000.0251
Tolerance class 4h upon request
