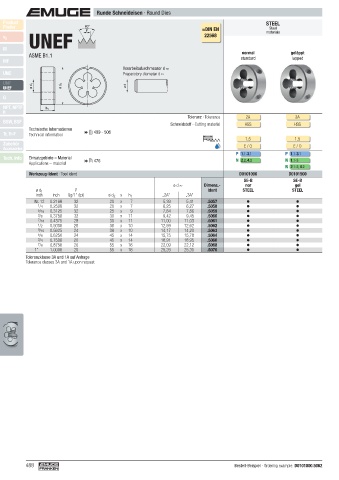

Page 488 - EMUGE

Runde Schneideisen · Round Dies
Product STEEL
Finder 60° ≈DIN EN materials
Steel
UNEF
P
v c 22568
M
normal
ASME B1.1 standard geläppt
lapped
MF
Vorarbeitsdurchmesser d ≈
UNC Preparatory diameter d ≈
UNF
UNEF ø d 1 ø d 2 ø d
G
NPT, NPTF h 1
R
Toleranz · Tolerance 2A 2A
BSW, BSF Schneidstoff · Cutting material HSS HSS
Technische Informationen
Tr, Tr-F Technical information  499 - 506
1,5 1,5
Zubehör
Accessories E / O E / O
P 1.1- 3.1 P 1.1- 3.1
Tech. Info Einsatzgebiete – Material  476 N 2.2, 4.2 N 1.1-3
Applications – material
N 2.1-2, 4.2
Werkzeug-Ident · Tool ident D0101000 D0101500
SE-B SE-B
ø d ≈ Dimens.- nor gel
ø d 1 P Ident STEEL STEEL
inch inch Gg/1" (tpi) ø d 2 x h 1 „2A“ „3A“
Nr. 12 0.2160 32 20 x 7 5,39 5,41 .5057
1 /4 0.2500 32 20 x 7 6,25 6,27 .5058
5 /16 0.3125 32 25 x 9 7,84 7,86 .5059
3 /8 0.3750 32 30 x 11 9,42 9,45 .5060
7 /16 0.4375 28 30 x 11 11,00 11,03 .5061
1 /2 0.5000 28 38 x 10 12,59 12,62 .5062
9 /16 0.5625 24 38 x 10 14,17 14,20 .5063
5 /8 0.6250 24 45 x 14 15,75 15,78 .5064
3 /4 0.7500 20 45 x 14 18,91 18,95 .5066
7 /8 0.8750 20 55 x 16 22,09 22,12 .5068
1" 1.0000 20 55 x 16 25,26 25,30 .5070
Toleranzklasse 3A und 1A auf Anfrage
Tolerance classes 3A and 1A upon request

488 Bestell-Beispiel · Ordering example: D0101000.5062
