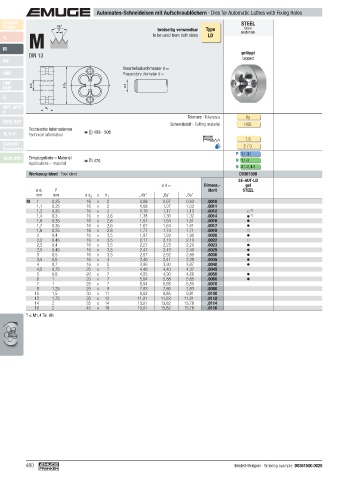

Page 480 - EMUGE

Automaten-Schneideisen mit Aufschraublöchern · Dies for Automatic Lathes with Fixing Holes
Product STEEL
Finder 60° beidseitig verwendbar Type materials
Steel
P
M
v c to be used from both sides LD
M
DIN 13 geläppt
lapped
MF
Vorarbeitsdurchmesser d ≈
UNC Preparatory diameter d ≈
UNF
UNEF ø d 1 ø d 2 ø d
G
NPT, NPTF h 1
R
Toleranz · Tolerance 6g
BSW, BSF Schneidstoff · Cutting material HSS
Technische Informationen
Tr, Tr-F Technical information  499 - 506
1,5
Zubehör
Accessories E / O
P 1.1- 3.1
Tech. Info Einsatzgebiete – Material  476 N 1.1-3
Applications – material
N 2.1-2, 4.2
Werkzeug-Ident · Tool ident D0361500
SE-AUT-LD
ø d ≈ Dimens.- gel
ø d 1 P Ident STEEL
mm mm ø d 2 x h 1 „4h“ „6g“ „6e“
M 1 0,25 16 x 2 0,98 0,97 0,93 .0010
1,1 0,25 16 x 2 1,08 1,07 1,03 .0011
1,2 0,25 16 x 2 1,18 1,17 1,13 .0012 * )
1,4 0,3 16 x 2,6 1,38 1,36 1,32 .0014 * )
1,6 0,35 16 x 2,6 1,57 1,54 1,51 .0016
1,7 0,35 16 x 2,6 1,67 1,64 1,61 .0017
1,8 0,35 16 x 2,6 1,77 1,74 1,71 .0018
2 0,4 16 x 3,5 1,97 1,93 1,90 .0020
2,2 0,45 16 x 3,5 2,17 2,13 2,10 .0022
2,3 0,4 16 x 3,5 2,27 2,23 2,20 .0023
2,5 0,45 16 x 3,5 2,47 2,43 2,40 .0025
3 0,5 16 x 3,5 2,97 2,92 2,89 .0030
3,5 0,6 16 x 4 3,46 3,41 3,38 .0035
4 0,7 16 x 5 3,96 3,90 3,87 .0040
4,5 0,75 20 x 7 4,46 4,40 4,37 .0045
5 0,8 20 x 7 4,95 4,90 4,86 .0050
6 1 20 x 7 5,94 5,88 5,85 .0060
7 1 25 x 7 6,94 6,88 6,85 .0070
8 1,25 25 x 9 7,93 7,86 7,83 .0080
10 1,5 30 x 11 9,92 9,85 9,81 .0100
12 1,75 35 x 12 11,91 11,83 11,81 .0112
14 2 35 x 14 13,91 13,82 13,78 .0114
16 2 45 x 18 15,91 15,82 15,78 .0116
*) ≤ M1,4 Tol. 6h

480 Bestell-Beispiel · Ordering example: D0361500.0020
