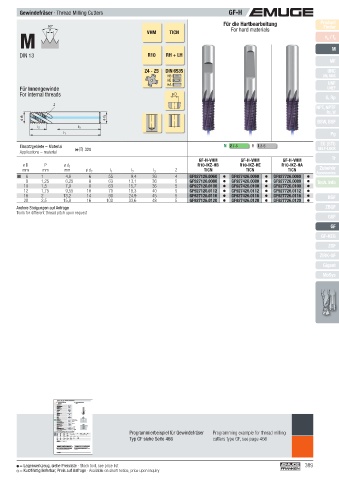

Page 389 - EMUGE

Gewindefräser · Thread Milling Cutters GF-H

Für die Hartbearbeitung Product
60° VHM TICN For hard materials Finder
P
M v / f z
c
DIN 13 R10 RH + LH M
MF
Z4 - Z5 DIN 6535 UNC
HB UN, UNS
HE
HA UNF
Für Innengewinde UNEF
For internal threads ø D
G, Rp
Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 N 2.7-8 H 1.3-5 SELF-LOCK
Applications – material
Tr
GF-H-VHM GF-H-VHM GF-H-VHM
ø D P ø d 1 R10-IKZ-HB R10-IKZ-HE R10-IKZ-HA
mm mm mm ø d 2 l 1 l 2 l 3 Z TICN TICN TICN Zubehör
M 6 1 4,6 6 55 9,4 36 4 GF927126.0060 GF927426.0060 GF927726.0060 Accessories
8 1,25 6,25 8 63 13,1 36 5 GF927126.0080 GF927426.0080 GF927726.0080 Tech. Info
10 1,5 7,9 8 63 15,7 36 5 GF927126.0100 GF927426.0100 GF927726.0100
12 1,75 9,55 10 70 18,3 40 5 GF927126.0112 GF927426.0112 GF927726.0112
16 2 13,2 14 90 24,9 45 5 GF927126.0116 GF927426.0116 GF927726.0116 BGF
20 2,5 15,9 16 100 33,6 48 5 GF927126.0120 GF927426.0120 GF927726.0120
Andere Steigungen auf Anfrage ZBGF
Tools for different thread pitch upon request
GSF
GF
GF-KEG
ZGF
ZIRK-GF

Gigant
MoSys

Gewindefräser · Thread Milling Cutters
Product
Finder 3.8 Programmierbeispiele (DIN) 3.8 Programming examples (DIN)
v c / f z Werkzeug: GF Tool: GF
M Gewinde-Abmessung:
Thread dimension: M30 x 1,5 - 6H
MF Gewinde-Nenndurchmesser D: 30,000 mm
Nominal thread diameter D:
UNC Gewindesteigung P: 1,500 mm
UN, UNS Thread pitch P:
UNF Kernlochdurchmesser D 1 :
UNEF Drilled hole diameter D 1 : 28,500 mm
G, Rp Gewindetiefe b: 25,000 mm Z
Thread depth b:
NPT, NPTF Werkstoff:
Rc, W Material: GAlSi9
BSW, BSF Werkzeug-Abmessungen: ø 20 x 32 x 105 mm P
Tool dimensions:
Pg Schneidstoff: Cutting material: VHM ø d 1
EG (STI)
SELF-LOCK Beschichtung: TICN
Coating:
Tr Artikel-Nr.: Article no.: GF163156.9514 ø D 1
Zubehör Zähnezahl Z:
Accessories No. of teeth Z: 5
Tech. Info Fräserdurchmesser d 1 : 20,000 mm (gemessen am Frästeil)
Cutter diameter d 1 : (measured on the cutting part)
BGF Fräserradiuskorrektur k 1) : 0,075 mm (0,05 · P)
Cutter radius compensation k 1) :
ZBGF zu programmierender Fräserradius 2) : 9,925 mm (0,5 · d 1 – k)
Cutter radius to be programmed 2) :
GSF Schnittgeschwindigkeit v c : 250 m/min ø D
Cutting speed v c :
GF Vorschub pro Zahn (Fräsen) f z : 0,100 mm
GF-KEG Feed per tooth (milling) f z : S = 3981 min -1 v n = –––––––– c · 1000 b
Drehzahl n:
ZGF Speed n: Vorschubgeschwindigkeit (Kontur) v f : d 1 · π
ZIRK-GF Feed speed (contour) v f : F = 1990 mm/min v f = f z · Z · n
Gigant Vorschubgeschwindigkeit (Mittelpunktsbahn) v fM : F = 663 mm/min v v fM = ––––––––– D f · (D – d 1 )

Feed speed (centre point) v fM :
MoSys
CNC-Innengewindefräsen (im Gleichlauf, an der Kontur, inkremental, nach DIN 66025) Programmierbeispiel für Gewindefräser Programming example for thread milling
CNC internal thread milling (climb milling, on the contour, incremental, acc. DIN 66025)
N 10 G 54 G 90 G 00 X… Y… Z 2 S 3981 T 01 2) M 03
N 20 G 91 G 00 Z –27
N 30 G 01 Y 0,750 F 1990 (Kontur · Contour ) [F 663] 3) (Mittelpunkt · Centre point )
N 40 G 41 G 01 X 14,25
N 50 G 03 X –14,250 Y 14,25 Z 0,375 I –14,250 J 0
N 60 G 03 X 0 Y 0 Z 1,5 I 0 J –15,000
N 70 G 03 X –14,250 Y –14,25 Z 0,375 I 0 J –14,250 Typ GF siehe Seite 466 cutters type GF, see page 466
N 80 G 00 G 40 X 14,25 Y –0,75
N 90 G 90 Z 2
Zerspanzeit t h : 4,2 sec.
Machining time t h :
1) Der über die Zahnspitze des Gewindeteils gemessene Fräserradius ist um den Betrag 1) The cutter radius measured over the tooth crests of the threaded part must be reduced by the
der Fräserradiuskorrektur zu reduzieren. Hiermit wird eine Zustellung auf Mitte der amount of the cutter radius compensation. This is necessary to achieve a depth of cut to the
„6H/ISO2-Muttertoleranz“ erreicht. Die Fräserradiuskorrektur hängt aber auch von der radialen middle of the 6H/ISO2 nut tolerance. Please note, however, that this also depends on the radial
Verdrängung des Werkzeuges ab (Festigkeit des zu fräsenden Materials und Auskraglänge). defl ection of the tool (tensile strength of the material, projection length of the tool).
2) Der zu programmierende Fräserradius ist üblicherweise im Werkzeugspeicher enthalten. 2) The cutter radius to be programmed is normally included in the tool memory.
3) Bei Steuerungen, welche die Berechnung des Mittelpunktsvorschubs nicht selbstständig 3) If your control does not calculate the centre point feed automatically please use the feed values
durchführen, müssen die Vorschubwerte in Klammern verwendet werden. printed in brackets.
466
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 389
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
