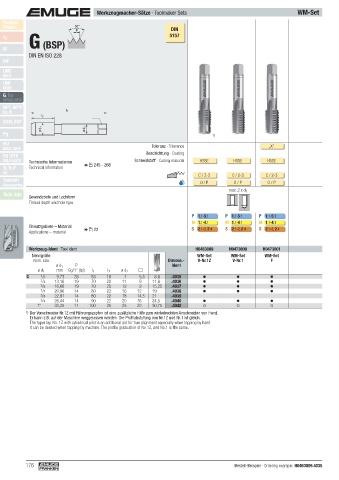

Page 176 - EMUGE

Werkzeugmacher-Sätze · Toolmaker Sets WM-Set
Product
Finder 55°
P DIN
5157
v c
G (BSP)
M
DIN EN ISO 228
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W l 1
l 2
BSW, BSF
ø d 1 ø d 2
Pg 1) 2)
MJ Toleranz · Tolerance
UNJC, UNJF „X“ „X“ „X“
Beschichtung · Coating
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information  245 - 266
Rd
C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3
Zubehör O / P O / P O / P O / P O / P
Accessories
max. 2 x d 1 max. 2 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1
M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1
Einsatzgebiete – Material S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4
Applications – material  22

Werkzeug-Ident · Tool ident H0463009 H0473009 H0473001 H0453001 H0483001
Nenngröße WM-Set WM-Set WM-Set WM-Set WM-Set
Nom. size Dimens.- V-Nr.1Z V-Nr.1 F 3S 2S
ø d 1 P Ident
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2 (Nr.1Z, Nr.1, F) (Nr.1, F)
G 1 /8 9,73 28 63 18 7 5,5 8,8 .4035 G 1 /8 - 28
1 /4 13,16 19 70 20 11 9 11,8 .4036 1 /4 - 19
3 /8 16,66 19 70 20 12 9 15,25 .4037 3 /8 - 19
1 /2 20,96 14 80 22 16 12 19 .4038 1 /2 - 14
5 /8 22,91 14 80 22 18 14,5 21 .4039 5 /8 - 14
3 /4 26,44 14 90 22 20 16 24,5 .4040 3 /4 - 14
1" 33,25 11 100 25 25 20 30,75 .4042 1" - 11
1) Der Vorschneider Nr.1Z mit Führungszapfen ist eine zusätzliche Hilfe zum winkelrechten Anschneiden von Hand.
Er kann z.B. auf der Maschine weggelassen werden. Die Profi labstufung von Nr.1Z und Nr.1 ist gleich.
The taper tap No. 1Z with cylindrical pilot is an additional aid for true alignment especially when tapping by hand.
It can be deleted when tapping by machine. The profi le graduation of No.1Z, and No.1 is the same.

176 Bestell-Beispiel · Ordering example: H0463009.4035
