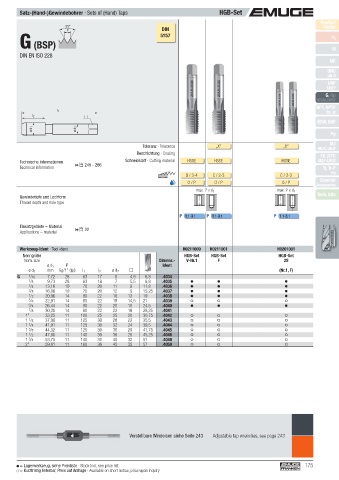

Satz-(Hand-)Gewindebohrer · Sets of (Hand) Taps HGB-Set
Product
55° Finder
P DIN
5157
v c
G (BSP) M
DIN EN ISO 228
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance „X“ „X“ MJ
UNJC, UNJF
Beschichtung · Coating
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
D / 3-4 C / 2-3 C / 2-3 Zubehör
O / P O / P O / P Accessories
max. 2 x d 1 max. 2 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident H0211009 H0211001 H0201001
Nenngröße HGB-Set HGB-Set HGB-Set
Nom. size Dimens.- V-Nr.1 F 2S
ø d 1 P Ident
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2 (Nr.1, F)
G 1 /16 7,72 28 63 17 6 4,9 6,8 .4034
1 /8 9,73 28 63 18 7 5,5 8,8 .4035
1 /4 13,16 19 70 20 11 9 11,8 .4036
3 /8 16,66 19 70 20 12 9 15,25 .4037
1 /2 20,96 14 80 22 16 12 19 .4038
5 /8 22,91 14 80 22 18 14,5 21 .4039
3 /4 26,44 14 90 22 20 16 24,5 .4040
7 /8 30,20 14 90 22 22 18 28,25 .4041
1" 33,25 11 100 25 25 20 30,75 .4042
1 1 /8 37,90 11 125 30 28 22 35,5 .4043
1 1 /4 41,91 11 125 30 32 24 39,5 .4044
1 3 /8 44,32 11 125 30 36 29 41,75 .4045
1 1 /2 47,80 11 140 30 36 29 45,25 .4046
1 3 /4 53,75 11 140 32 40 32 51 .4048
2" 59,61 11 160 36 45 35 57 .4050

Verstellbare Windeisen siehe Seite 243 Adjustable tap wrenches, see page 243

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 175
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
