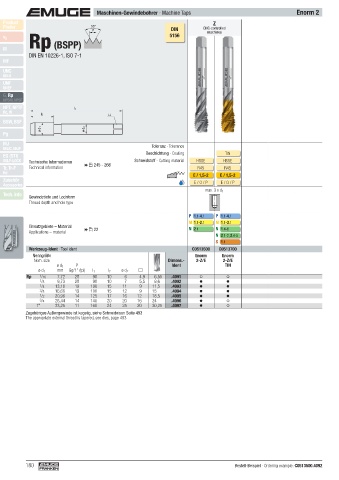

Page 180 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Enorm 2
Product Z
Finder 55° CNC-controlled
P DIN machines
5156
v c
Rp (BSPP)
M
DIN EN 10226-1, ISO 7-1
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF
Beschichtung · Coating TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE
Tr, Tr-F Technical information  245 - 266 R45 R45
Rd
E / 1,5-2 E / 1,5-2
Zubehör E / O / P E / O / P
Accessories
max. 3 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 4.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 3.1
Einsatzgebiete – Material N 2.1 N 1.4-6
Applications – material  22
N 2.1-2, 2.4-5
S 1.1
Werkzeug-Ident · Tool ident C0513500 C0513700
Nenngröße Enorm Enorm
Nom. size Dimens.- 2-Z/E 2-Z/E
ø d 1 P Ident TIN
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2
Rp 1 /16 7,72 28 90 10 6 4,9 6,55 .4091
1 /8 9,73 28 90 10 7 5,5 8,6 .4092
1 /4 13,16 19 100 15 11 9 11,5 .4093
3 /8 16,66 19 100 15 12 9 15 .4094
1 /2 20,96 14 125 17 16 12 18,5 .4095
3 /4 26,44 14 140 20 20 16 24 .4096
1" 33,25 11 160 24 25 20 30,25 .4097
Zugehöriges Außengewinde ist kegelig, siehe Schneideisen Seite 493
The appropriate external thread is tapered, see dies, page 493

180 Bestell-Beispiel · Ordering example: C0513500.4092
