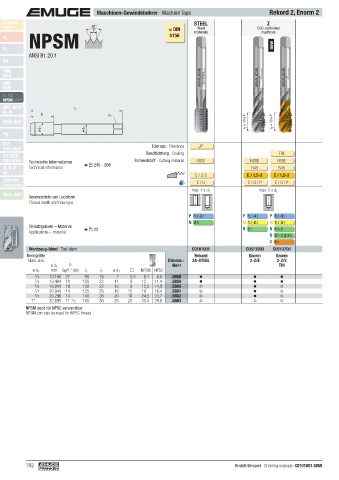

Page 182 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2, Enorm 2
Product STEEL Z
Finder 60° ≈ DIN materials CNC-controlled
Steel
NPSM
P
machines
v c 5156
M new
ANSI B1.20.1
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF „X“
Beschichtung · Coating TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE
Tr, Tr-F Technical information  245 - 266 R45 R45
Rd
C / 2-3 E / 1,5-2 E / 1,5-2
Zubehör E / O E / O / P E / O / P
Accessories
max. 2 x d 1 max. 3 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1
N 2.3 M 1.1- 2.1 M 1.1- 3.1
Einsatzgebiete – Material N 2.1 N 1.4-6
Applications – material  22
N 2.1-2, 2.4-5
S 1.1
Werkzeug-Ident · Tool ident C0101001 C0513500 C0513700
Nenngröße Rekord Enorm Enorm
Nom. size Dimens.- 2A-STEEL 2-Z/E 2-Z/E
ø d 1 P Ident TIN
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2 NPSM NPSC
1 /8 10,100 27 90 18 7 5,5 9,1 8,8 .5858
1 /4 13,404 18 100 22 11 9 12 11,4 .5859
3 /8 16,843 18 100 22 12 9 15,5 14,9 .5860
1 /2 20,949 14 125 25 16 12 19 18,4 .5861
3 /4 26,296 14 140 28 20 16 24,5 23,7 .5862
1" 32,895 11 1 /2 160 30 25 20 30,5 29,8 .5863
NPSM auch für NPSC verwendbar
NPSM can also be used for NPSC thread

182 Bestell-Beispiel · Ordering example: C0101001.5858
