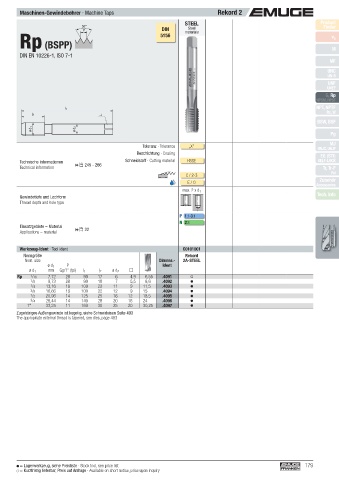

Page 179 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2
STEEL Product
55° Finder
Steel
P DIN materials
5156
v c
Rp (BSPP) M
DIN EN 10226-1, ISO 7-1
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance „X“ MJ
UNJC, UNJF
Beschichtung · Coating
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
C / 2-3 Zubehör
E / O Accessories
max. 2 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 3.1
N 2.3
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident C0101001
Nenngröße Rekord
Nom. size Dimens.- 2A-STEEL
ø d 1 P Ident
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2
Rp 1 /16 7,72 28 90 17 6 4,9 6,55 .4091
1 /8 9,73 28 90 18 7 5,5 8,6 .4092
1 /4 13,16 19 100 22 11 9 11,5 .4093
3 /8 16,66 19 100 22 12 9 15 .4094
1 /2 20,96 14 125 25 16 12 18,5 .4095
3 /4 26,44 14 140 28 20 16 24 .4096
1" 33,25 11 160 30 25 20 30,25 .4097
Zugehöriges Außengewinde ist kegelig, siehe Schneideisen Seite 493
The appropriate external thread is tapered, see dies, page 493

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 179
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
