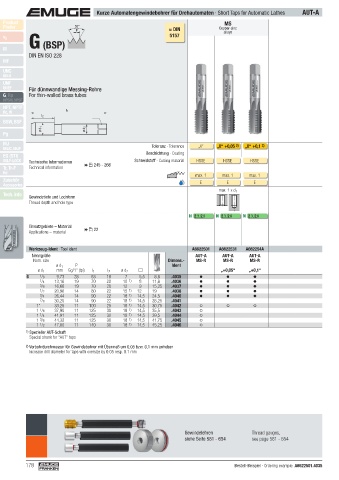

Kurze Automatengewindebohrer für Drehautomaten · Short Taps for Automatic Lathes AUT-A
Product MS
Finder 55° Copper-zinc
P ≈ DIN alloys
5157
v c
G (BSP)
M
DIN EN ISO 228
MF
UNC
UN-8
UNF
UNEF Für dünnwandige Messing-Rohre
G, Rp For thin-walled brass tubes
NPSM, NPSF
NPT, NPTF
Rc, W l 1
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF „X“ „X“ +0,05 2) „X“ +0,1 2)
Beschichtung · Coating
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE
Tr, Tr-F Technical information  245 - 266
Rd
max. 1 max. 1 max. 1
Zubehör E E E
Accessories
max. 1 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
N 2.3, 2.6 N 2.3, 2.6 N 2.3, 2.6
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident A6622501 A6622531 A662254A
Nenngröße AUT-A AUT-A AUT-A
Nom. size Dimens.- MS-R MS-R MS-R
ø d 1 P Ident
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2 „+0,05“ „+0,1“
G 1 /8 9,73 28 63 18 7 5,5 8,8 .4035
1 /4 13,16 19 70 20 10 1) 8 11,8 .4036
3 /8 16,66 19 70 20 12 9 15,25 .4037
1 /2 20,96 14 80 22 15 1) 12 19 .4038
3 /4 26,44 14 90 22 18 1) 14,5 24,5 .4040
7 /8 30,20 14 90 22 18 1) 14,5 28,25 .4041
1" 33,25 11 100 25 18 1) 14,5 30,75 .4042
1 1 /8 37,90 11 125 30 18 1) 14,5 35,5 .4043
1 1 /4 41,91 11 125 30 18 1) 14,5 39,5 .4044
1 3 /8 44,32 11 125 30 18 1) 14,5 41,75 .4045
1 1 /2 47,80 11 140 30 18 1) 14,5 45,25 .4046
1) Spezieller AUT-Schaft
Special shank for “AUT” taps
2) Vorbohrdurchmesser für Gewindebohrer mit Übermaß um 0,05 bzw. 0,1 mm anheben
Increase drill diameter for taps with oversize by 0.05 resp. 0.1 mm

Gewindelehren Thread gauges,
siehe Seite 581 - 654 see page 581 - 654

178 Bestell-Beispiel · Ordering example: A6622501.4035
