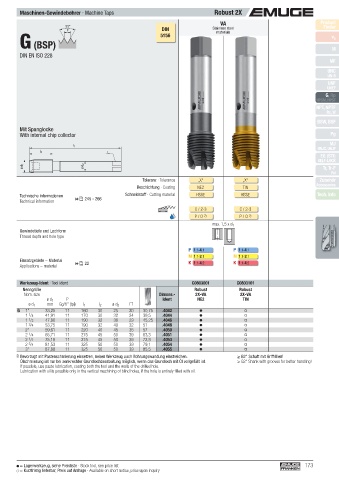

Page 173 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Robust 2X
VA Product
55° Finder
P DIN Stainless steel
materials
5156
v c
G (BSP) M
DIN EN ISO 228
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W
BSW, BSF
Mit Spanglocke
With internal chip collector Pg
MJ
l 1
UNJC, UNJF
l 2
EG (STI)
SELF-LOCK
ø d 1 ø d 2 Tr, Tr-F
Rd
Toleranz · Tolerance „X“ „X“ Zubehör
Accessories
Beschichtung · Coating NE2 TIN
Technische Informationen Schneidstoff · Cutting material HSSE HSSE Tech. Info
Technical information  245 - 266
C / 2-3 C / 2-3
P / O 2) P / O 2)
max. 1,5 x d 1
Gewindetiefe und Lochform
Thread depth and hole type

P 1.1- 4.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 2.1
Einsatzgebiete – Material  22 K 1.1- 4.2 K 1.1- 4.2
Applications – material

Werkzeug-Ident · Tool ident C0803001 C0803101
Nenngröße Robust Robust
Nom. size Dimens.- 2X-VA 2X-VA
ø d 1 P Ident NE2 TIN
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2
G 1" 33,25 11 160 30 25 20 30,75 .4042
1 1 /4 41,91 11 170 30 32 24 39,5 .4044
1 1 /2 47,80 11 190 32 36 29 45,25 .4046
1 3 /4 53,75 11 190 32 40 32 51 .4048
2" 59,61 11 220 40 45 35 57 .4050
2 1 /4 65,71 11 275 45 50 39 63,3 .4051
2 1 /2 75,18 11 275 45 50 39 72,8 .4053
2 3 /4 81,53 11 325 50 50 39 79,1 .4054
3" 87,88 11 325 50 50 39 85,5 .4055
2) Bevorzugt mit Pastenschmierung einsetzen, neben Werkzeug auch Bohrungswandung einstreichen. ≥ G2" Schaft mit Griffrillen!
Ölschmierung ist nur bei senkrechter Grundlochbearbeitung möglich, wenn das Grundloch mit Öl vollgefüllt ist. ≥ G2" Shank with grooves for better handling!
If possible, use paste lubrication, coating both the tool and the walls of the drilled hole.
Lubrication with oil is possible only in the vertical machining of blind holes, if the hole is entirely fi lled with oil.

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 173
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
