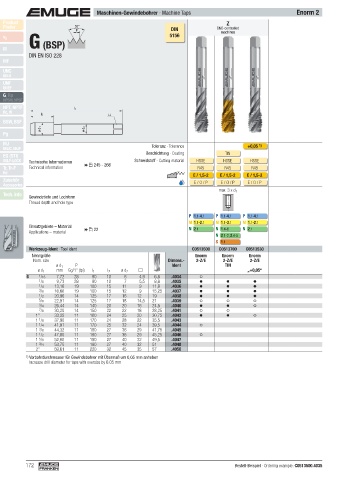

Page 172 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Enorm 2
Product Z
Finder 55° CNC-controlled
P DIN machines
5156
v c
G (BSP)
M
DIN EN ISO 228
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF +0,05 1)
Beschichtung · Coating TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE
Tr, Tr-F Technical information  245 - 266 R45 R45 R45
Rd
E / 1,5-2 E / 1,5-2 E / 1,5-2
Zubehör E / O / P E / O / P E / O / P
Accessories
max. 3 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1
Einsatzgebiete – Material N 2.1 N 1.4-6 N 2.1
Applications – material  22
N 2.1-2, 2.4-5
S 1.1
Werkzeug-Ident · Tool ident C0513500 C0513700 C0513530
Nenngröße Enorm Enorm Enorm
Nom. size Dimens.- 2-Z/E 2-Z/E 2-Z/E
ø d 1 P Ident TIN
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2 „+0,05“
G 1 /16 7,72 28 90 10 6 4,9 6,8 .4034
1 /8 9,73 28 90 10 7 5,5 8,8 .4035
1 /4 13,16 19 100 15 11 9 11,8 .4036
3 /8 16,66 19 100 15 12 9 15,25 .4037
1 /2 20,96 14 125 17 16 12 19 .4038
5 /8 22,91 14 125 17 18 14,5 21 .4039
3 /4 26,44 14 140 20 20 16 24,5 .4040
7 /8 30,20 14 150 22 22 18 28,25 .4041
1" 33,25 11 160 24 25 20 30,75 .4042
1 1 /8 37,90 11 170 24 28 22 35,5 .4043
1 1 /4 41,91 11 170 25 32 24 39,5 .4044
1 3 /8 44,32 11 180 27 36 29 41,75 .4045
1 1 /2 47,80 11 190 27 36 29 45,25 .4046
1 5 /8 52,00 11 190 27 40 32 49,5 .4047
1 3 /4 53,75 11 190 27 40 32 51 .4048
2" 59,61 11 220 32 45 35 57 .4050
1) Vorbohrdurchmesser für Gewindebohrer mit Übermaß um 0,05 mm anheben
Increase drill diameter for taps with oversize by 0.05 mm

172 Bestell-Beispiel · Ordering example: C0513500.4035
