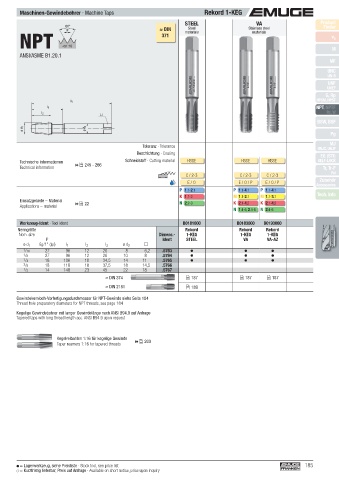

Maschinen-Gewindebohrer · Machine Taps Rekord 1-KEG
STEEL VA Product
60° ≈ DIN materials Stainless steel Finder
Steel
P
NPT 1:16 371 v c
materials
ANSI/ASME B1.20.1 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
l 3 NPT, NPTF
l 2 Rc, W
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance MJ
UNJC, UNJF
Beschichtung · Coating
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
C / 2-3 C / 2-3 C / 2-3 Zubehör
E / O E / O / P E / O / P Accessories
P 1.1- 2.1 P 1.1- 4.1 P 1.1- 4.1
K 1.1-2 M 1.1- 2.1 M 1.1- 3.1 Tech. Info
Einsatzgebiete – Material  22 N 2.2-3 K 2.1- 4.2 K 2.1- 4.2
Applications – material
N 1.4-5, 2.4-6 N 2.4-6
Werkzeug-Ident · Tool ident B0181000 B0183000 B0193000
Nenngröße Rekord Rekord Rekord
Nom. size Dimens.- 1-KEG 1-KEG 1-KEG
P Ident STEEL VA VA-AZ
ø d 1 Gg/1" (tpi) l 1 l 2 l 3 ø d 2
1 /16 27 90 12 26 8 6,2 .5763
1 /8 27 90 12 26 10 8 .5764
1 /4 18 100 18 34,5 14 11 .5765
3 /8 18 110 18 37,5 18 14,5 .5766
1 /2 14 140 23 45 22 18 .5767
≈ DIN 374  187  187  187
≈ DIN 2181  189

Gewindekernloch-Vorfertigungsdurchmesser für NPT-Gewinde siehe Seite 184
Thread hole preparatory diameters for NPT threads, see page 184
Kegelige Gewindebohrer mit langer Gewindelänge nach ANSI B94.9 auf Anfrage
Tapered taps with long thread length acc. ANSI B94.9 upon request

Kegelreibahlen 1:16 für kegelige Gewinde
Taper reamers 1:16 for tapered threads  200

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 185
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
