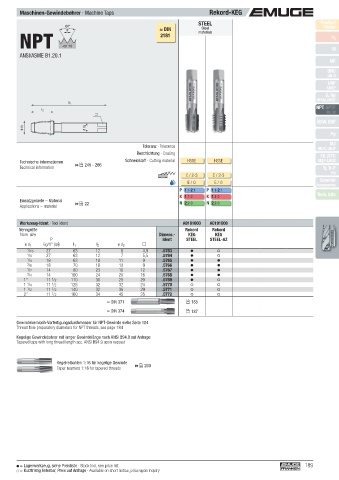

Page 189 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord-KEG
STEEL Product
60° ≈ DIN materials Finder
Steel
P
NPT 1:16 2181 v c

ANSI/ASME B1.20.1 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 2
Rc, W
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance MJ
UNJC, UNJF
Beschichtung · Coating
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
C / 2-3 C / 2-3 Zubehör
E / O E / O Accessories
P 1.1- 2.1 P 1.1- 2.1
K 1.1-2 K 1.1-2 Tech. Info
Einsatzgebiete – Material  22 N 2.2-3 N 2.2-3
Applications – material

Werkzeug-Ident · Tool ident A0181000 A0191000
Nenngröße Rekord Rekord
Nom. size Dimens.- KEG KEG
P Ident STEEL STEEL-AZ
ø d 1 Gg/1" (tpi) l 1 l 2 ø d 2
1 /16 27 63 12 6 4,9 .5763
1 /8 27 63 12 7 5,5 .5764
1 /4 18 63 18 11 9 .5765
3 /8 18 70 18 12 9 .5766
1 /2 14 80 23 16 12 .5767
3 /4 14 100 24 20 16 .5768
1" 11 1 /2 110 30 25 20 .5769
1 1 /4 11 1 /2 125 32 32 24 .5770
1 1 /2 11 1 /2 140 32 36 29 .5771
2" 11 1 /2 160 34 45 35 .5772
≈ DIN 371  185
≈ DIN 374  187
Gewindekernloch-Vorfertigungsdurchmesser für NPT-Gewinde siehe Seite 184
Thread hole preparatory diameters for NPT threads, see page 184
Kegelige Gewindebohrer mit langer Gewindelänge nach ANSI B94.9 auf Anfrage
Tapered taps with long thread length acc. ANSI B94.9 upon request

Kegelreibahlen 1:16 für kegelige Gewinde  200
Taper reamers 1:16 for tapered threads

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 189
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
