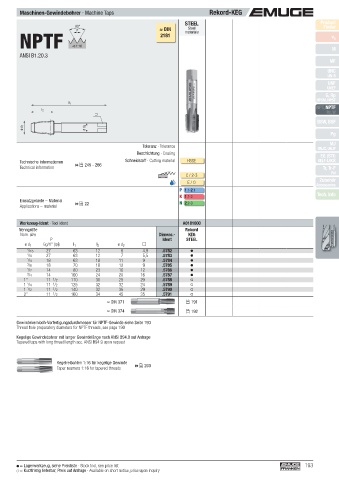

Page 193 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord-KEG
STEEL Product
60° ≈ DIN materials Finder
Steel
P
NPTF 1:16 2181 v c

ANSI B1.20.3 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 2
Rc, W
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance MJ
UNJC, UNJF
Beschichtung · Coating
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
C / 2-3 Zubehör
E / O Accessories
P 1.1- 2.1
K 1.1-2 Tech. Info
Einsatzgebiete – Material  22 N 2.2-3
Applications – material

Werkzeug-Ident · Tool ident A0181000
Nenngröße Rekord
Nom. size Dimens.- KEG
P Ident STEEL
ø d 1 Gg/1" (tpi) l 1 l 2 ø d 2
1 /16 27 63 12 6 4,9 .5782
1 /8 27 63 12 7 5,5 .5783
1 /4 18 63 18 11 9 .5784
3 /8 18 70 18 12 9 .5785
1 /2 14 80 23 16 12 .5786
3 /4 14 100 24 20 16 .5787
1" 11 1 /2 110 30 25 20 .5788
1 1 /4 11 1 /2 125 32 32 24 .5789
1 1 /2 11 1 /2 140 32 36 29 .5790
2" 11 1 /2 160 34 45 35 .5791
≈ DIN 371  191
≈ DIN 374  192
Gewindekernloch-Vorfertigungsdurchmesser für NPTF-Gewinde siehe Seite 190
Thread hole preparatory diameters for NPTF threads, see page 190
Kegelige Gewindebohrer mit langer Gewindelänge nach ANSI B94.9 auf Anfrage
Tapered taps with long thread length acc. ANSI B94.9 upon request

Kegelreibahlen 1:16 für kegelige Gewinde  200
Taper reamers 1:16 for tapered threads

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 193
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
