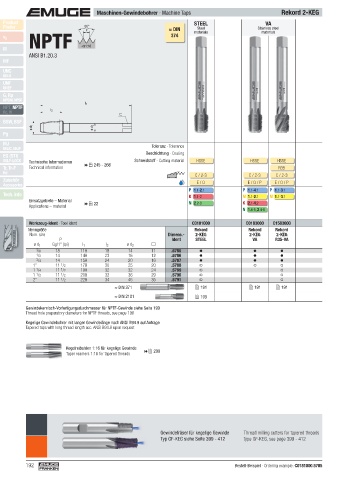

Maschinen-Gewindebohrer · Machine Taps Rekord 2-KEG
Product STEEL VA
Finder 60° ≈ DIN materials Stainless steel
Steel
P
NPTF
materials
v c 374
M 1:16
ANSI B1.20.3
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF
Beschichtung · Coating
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE
Tr, Tr-F Technical information  245 - 266 R35
Rd
C / 2-3 C / 2-3 C / 2-3
Zubehör E / O E / O / P E / O / P
Accessories
P 1.1- 2.1 P 1.1- 4.1 P 1.1- 3.1
Tech. Info K 1.1-2 M 1.1- 2.1 M 1.1- 3.1
Einsatzgebiete – Material  22 N 2.2-3 K 2.1- 4.2
Applications – material
N 1.4-5, 2.4-6
Werkzeug-Ident · Tool ident C0181000 C0183000 C1583000
Nenngröße Rekord Rekord Rekord
Nom. size Dimens.- 2-KEG 2-KEG 2-KEG
P Ident STEEL VA R35-VA
ø d 1 Gg/1" (tpi) l 1 l 2 ø d 2
3 /8 18 110 18 14 11 .5785
1 /2 14 140 23 16 12 .5786
3 /4 14 150 24 20 16 .5787
1" 11 1 /2 170 30 25 20 .5788
1 1 /4 11 1 /2 190 32 32 24 .5789
1 1 /2 11 1 /2 200 32 36 29 .5790
2" 11 1 /2 220 34 45 35 .5791
≈ DIN 371  191  191  191
≈ DIN 2181  193

Gewindekernloch-Vorfertigungsdurchmesser für NPTF-Gewinde siehe Seite 190
Thread hole preparatory diameters for NPTF threads, see page 190
Kegelige Gewindebohrer mit langer Gewindelänge nach ANSI B94.9 auf Anfrage
Tapered taps with long thread length acc. ANSI B94.9 upon request

Kegelreibahlen 1:16 für kegelige Gewinde
Taper reamers 1:16 for tapered threads  200

Gewindefräser für kegelige Gewinde Thread milling cutters f or tapered threads
Typ GF-KEG siehe Seite 399 - 412 type GF-KEG, see page 399 - 412

192 Bestell-Beispiel · Ordering example: C0181000.5785
